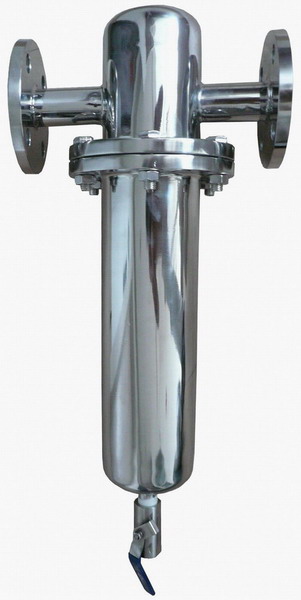

压缩气体过滤器选型规则

A、流量选择

必须根据流量选择过滤器,不能完全依照管道接口来选型。

常规1.6MPa过滤器选型表都是根据0.7MPa压力来测试的。如果要确定最大流量,应该将管道气体流量除以相应的压力修正系数,得到0.7MPa相应选型流量。

选型流量=气体实际流量/修正系数

下表为工作压力修正系数表:

1

2

3

4

5

6

7

8

9

10

12

14

16

18

20

21

0.25

0.38

0.5

0.62

0.75

0.87

1

1.12

1.2

1.4

1.62

1.86

2.11

2.36

2.61

2.73

第一行为进气口最低压力:单位kgf/cm²,也有称为bar或者公斤。

第二行为修正系数。

例如:进气压力为3bar,流量为2Nm³,情况下选型。

选型流量=2 Nm³/0.5=4m³,过滤器应该为SF*5,而不是SF*3。

B、精度选择

压缩气体过滤精度一般分为:气水分离器、3µ、1µ、0.01µ,以及活性炭级别。

选择规则:精度必须从从低到高,逐级增加。也就是说,安装1µ精度过滤器之前必须有3µ过滤精度过滤器;安装0.01µ精度过滤器之前必须安装3µ和1µ精度过滤器。

过滤精度

适用行业

气水分离器

一般空气系统、冷干机预过滤。

普通气动设备。

精密气动元件、马达、仪表。

0.01µ

喷涂、活性炭级预过滤、吸干机预过滤。

活性炭级别

吹塑、胶片制造、精密微型气动元件。

上表仅供参考,具体选择应该联系正钢公司工程人员根据工况予以选择。
