【日标法兰截止阀概述】
日标法兰截止阀采用弹性V形聚四氟乙烯或丁腈橡胶作为动密封填料，由填料盖/不锈钢弹簧提供初始密封，填料密封性能随介质压力上升而增强，即具有自密封性能，无需人工维护。区别于其它阀门，适用于大多数高中压燃气输送管线、混气站、储配站等场合。
【日标法兰截止阀主要设计参数】
设计、制造：GB/T12235-89、JIS B2071、B2081
法兰连接：JB/T79-94、GB9113-2000、JIS B2212、B2214
结构长度：GB12221-89、JIS B2002
公称通径：DN15～300mm
公称压力：PN1.6、2.5、4.0MPa、10k、20k
【日标法兰截止阀主要性能参数】
| 公称压力 |
壳体试验 |
密封试验 |
上密封试验 |
适用介质 |
适宜温度 |
| JIS-10K |
1.5 |
2.4 |
1.76 |
1.76 |
液化气、天然气等等 |
-40～+80℃ |
| 2.5 |
3.75 |
2.75 |
2.75 |
| JIS-20K |
4.0 |
6.0 |
4.4 |
4.4 |
【日标法兰截止阀零部件材料】
| 阀体、阀盖 |
阀杆、阀瓣 |
密封面 |
填料 |
| WCB |
不锈钢 |
不锈钢和尼龙 |
聚四氟乙烯丁腈橡胶 |

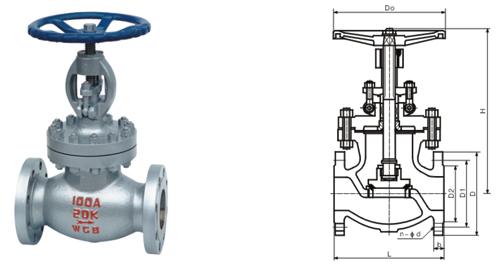

【日标法兰截止阀产品结构图】
【日标法兰截止阀外形尺寸】
| JIS 10K PN1.6、2.5MPa |
| 公称通径DN |
主要连接尺寸/mm |
重量/kg |
| (mm) |
(in) |
d |
L |
D |
D1 |
D2 |
b |
Z-Ød |
≈H |
D0 |
| 15 |
1/2 |
15 |
108 |
95 |
70 |
52 |
12 |
4-Ø15 |
240 |
125 |
|
| 20 |
3/4 |
20 |
117 |
100 |
75 |
58 |
14 |
4-Ø15 |
240 |
125 |
|
| 25 |
1 |
25 |
127 |
125 |
90 |
70 |
14 |
4-Ø19 |
242 |
125 |
|
| 32 |
11/4 |
32 |
140 |
135 |
100 |
80 |
16 |
4-Ø19 |
175 |
125 |
|
| 40 |
11/2 |
40 |
165 |
140 |
105 |
85 |
16 |
4-Ø19 |
286 |
160 |
|
| 50 |
2 |
51 |
203 |
155 |
120 |
100 |
16 |
4-Ø19 |
360 |
200 |
24 |
| 65 |
21/2 |
64 |
216 |
175 |
140 |
120 |
18 |
4-Ø19 |
380 |
200 |
34 |
| 80 |
3 |
76 |
241 |
185 |
150 |
130 |
18 |
8-Ø19 |
415 |
250 |
42 |
| 100 |
4 |
102 |
292 |
210 |
175 |
155 |
18 |
8-Ø19 |
465 |
280 |
70 |
| 125 |
5 |
127 |
356 |
250 |
210 |
185 |
20 |
8-Ø23 |
515 |
300 |
|
| 150 |
6 |
152 |
406 |
280 |
240 |
215 |
22 |
8-Ø23 |
545 |
355 |
120 |
| 200 |
8 |
203 |
495 |
330 |
290 |
265 |
22 |
12-Ø23 |
675 |
400 |
200 |
| JIS 20K PN4.0MPa |
| 15 |
1/2 |
13 |
152 |
95 |
70 |
52 |
14 |
4-Ø15 |
253 |
90 |
|
| 20 |
3/4 |
19 |
178 |
100 |
75 |
58 |
16 |
4-Ø15 |
298 |
100 |
|
| 25 |
1 |
25 |
203 |
125 |
90 |
70 |
16 |
4-Ø19 |
315 |
130 |
|
| 32 |
11/4 |
32 |
216 |
135 |
100 |
80 |
18 |
4-Ø19 |
300 |
150 |
|
| 40 |
11/2 |
38 |
229 |
140 |
105 |
85 |
18 |
4-Ø19 |
352 |
180 |
|
| 50 |
2 |
51 |
267 |
155 |
120 |
100 |
22 |
8-Ø19 |
420 |
200 |
32 |
| 65 |
21/2 |
64 |
292 |
175 |
140 |
120 |
24 |
8-Ø19 |
465 |
250 |
45 |
| 80 |
3 |
76 |
318 |
200 |
160 |
135 |
26 |
8-Ø23 |
490 |
280 |
60 |
| 100 |
4 |
102 |
356 |
225 |
185 |
160 |
28 |
8-Ø23 |
590 |
355 |
100 |
| 125 |
5 |
127 |
400 |
270 |
225 |
195 |
30 |
8-Ø25 |
690 |
405 |
|
| 150 |
6 |
152 |
444 |
305 |
260 |
230 |
32 |
12-Ø25 |
760 |
455 |
190 |
| 200 |
8 |
203 |
559 |
350 |
305 |
275 |
34 |
12-Ø25 |
1070 |
600 |
310 |
【日标法兰截止阀安装注意事项】
1. 手轮、手柄操作的截止阀可安装在管道的任何位置上。
2. 手轮、手柄及微动机构，不允许作起吊用。
3. 介质的流向应与阀体所示箭头方向一致。
订货须知：
一、①日标法兰截止阀产品名称与型号②日标法兰截止阀口径③日标法兰截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门日标法兰截止阀型号，请按日标法兰截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
感谢您向我们发出订单我们会在最短时间与您联系!
