【电动真空球阀用途】
GUD系列电动真空球阀是在1.3×10-7～6×105Pa的真空系统中用来开启或隔断气流的气动阀门，广泛适用各类气体，液体等正、负压力管道系统，符合GMP标准。
【电动真空球阀主要性能】
● 漏率： ≤1.3×10-9Pa.M3/S；
● 压力范围：1.3×10-7Pa～6×105pa；
● 工作温度：-30℃～+232℃；
● 工作电压：220V；
● 工作介质：水、蒸气、酸、碱；
● 安装位置：任意；
● 寿命：≥20000次。
原理：采用电动执行器驱动阀杆转 90º达到开关目的。
【电动真空球阀性能特点】
● 密封结构设计独特，漏率可达到＜1×10-10Pa.M3/S,改变了球阀不能满足高真空、超高真空的现状；
● 开关扭矩小，配置电动执行器小，工作稳定、可靠；
● 结构紧凑，重量轻，外形简洁、美观；
● 该阀既能适用高真空，又能适用一定的正压力下使用；
由于球阀全通导，又能达到超高真空要求，所以也能适用于加速器真空系统。
【电动真空球阀性能范围】
| 压力等级 |
公称压力(PN) |
磅级(Class) |
| 1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
400 |
600 |
试验压力
|
壳体试验
|
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.03 |
7.5 |
10.2 |
15.0 |
密封试验
|
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
7.48 |
11.0 |
| 适用工况 |
适用介质 |
水、气体、油品等 |
| 适用温度 |
-29～≤150℃ |
适用规范
|
设计制造按 |
GB12237-89 |
API 6D |
JP17S-48 |
法兰尺寸按
|
JB79-59、GB9113 、HG20592-07 |
ANSI B16.5 |
JIS B2212-2214 |
结构长度按
|
GB12221-89 |
ANSI B16.10 |
JIS B2002 |
检验试验按
|
|
JB/T9092-99 |
API 598 |

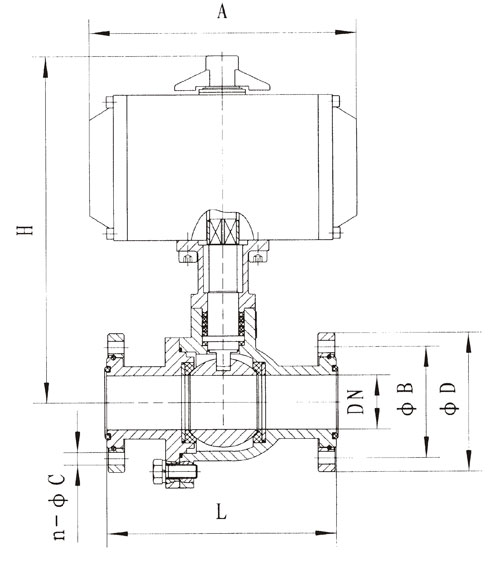

【电动真空球阀结构图】
【电动真空球阀连接尺寸】
快卸法兰连接尺寸 (标准：GB4982)
|
型 号 |
DN |
A |
B |
L |
H |
|
GUD-16R |
16 |
30 |
12.2 |
75 |
220 |
|
GUD-20R |
20 |
40 |
26.2 |
90 |
230 |
|
GUD-25R |
25 |
40 |
26.2 |
100 |
240 |
|
GUD-32R |
32 |
55 |
34.2 |
110 |
252 |
|
GUD-40R |
40 |
55 |
41.2 |
120 |
265 |
卫生级法兰连接尺寸 (标准：ISO-2852)
|
型 号 |
DN |
A |
B |
L |
H |
|
GUD-16R |
16 |
34 |
27.5 |
75 |
220 |
|
GUD-20R |
20 |
50.5 |
43.5 |
90 |
230 |
|
GUD-25R |
25 |
50.5 |
43.5 |
100 |
240 |
|
GUD-32R |
32 |
50.5 |
43.5 |
110 |
252 |
|
GUD-40R |
40 |
50.5 |
43.5 |
120 |
265 |
|
GUD-50R |
50 |
64 |
56.5 |
135 |
285 |
|
GUD-65R |
65 |
77.5 |
70.5 |
150 |
330 |
|
GUD-80R |
80 |
91 |
83.5 |
200 |
390 |
|
GUD-100R |
100 |
119 |
110 |
250 |
440 |
活套法兰连接尺寸 (标准：GB6070)
|
型 号 |
DN |
A |
B |
n |
c |
L |
H |
|
GUD-16R |
16 |
60 |
45 |
4 |
6.6 |
75 |
220 |
|
GUD-20R |
20 |
65 |
50 |
4 |
6.6 |
90 |
230 |
|
GUD-25R |
25 |
70 |
55 |
4 |
6.6 |
100 |
240 |
|
GUD-32R |
32 |
90 |
70 |
4 |
9 |
110 |
252 |
|
GUD-40R |
40 |
100 |
80 |
4 |
9 |
120 |
265 |
|
GUD-50R |
50 |
110 |
90 |
4 |
9 |
135 |
285 |
|
GUD-65R |
65 |
130 |
110 |
4 |
9 |
150 |
330 |
|
GUD-80R |
80 |
145 |
125 |
8 |
9 |
200 |
390 |
|
GUD-100R |
100 |
165 |
145 |
8 |
9 |
250 |
440 |
订货须知：
一、①电动真空球阀产品名称与型号②电动真空球阀口径③电动真空球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门电动真空球阀型号，请按电动真空球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
感谢您向我们发出订单我们会在最短时间与您联系!
