电动调节球阀

首页> 电动调节球阀
所属系列: 球阀系列
名称: 电动调节球阀
型号: ZDRH
检索关键字: 电动调节球阀
销售电话:021-59965667 59988753 图文传真:021-56467791

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系!





电动调节球阀概述

电动调节球阀是一种直角回转结构的高级控制阀,其由回转型角行程电子式电动执行器和V型阀结构组成,以电源电压为动力,接受工业自动化控制仪表来源的电流信号或电压信号的输入,可实现对工艺管路中流体介质的比例调节和二位开关控制。V型球阀阀芯设计成带有特殊形状的V型缺口,具有精确的流量特性和控制功能,适用于气体、液体、固态颗粒状等介质的控制。由于阀芯和阀座之间是无间隙回转,所以具有很大的剪切力及自洁性能,尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的工况场合的自动控制系统。

电动调节球阀产品特点

1、电动V型球阀以AC220V、AC380V或DC24V电源电压作动力,接受来自DCS、PLC系统或调节仪表、操作器等输入的(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,采有机电一体化结构,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单、控制精确、体积小、重量轻、流阻小、流量系数大,结构简单、密封性能好。
2、角行程电子式电动执行机构是V型阀的驱动装置,它以电源电压作动力,接受统一标准信号(4-20mA、0-10mA或1-5VDC),将此转变成与输入信号相对应的位移,改变阀芯的旋转角度(0-90°任意角度),因此一定的输入信号对应一定的转角,实现比例动作。二位开关式接受AC220V或AC380V作动力,通过电机正反转实现开关动作,并同时输出阀位指示信号。
3、具有出色的调节特性:V型阀具有一个近似等百分比的固有流量特性及高达300:1的可调比。因此V型阀可以在广幅的变化范围内提供精确的控制。
4、最大流动容积:由于它的流线型外形以及满直角回转控制缘故,使容积的最大值特别高,流通能力特别大,流通阻力小,因此可以使用较小的更加经济实用的阀门尺寸。
5、V型阀采用双轴承结构,机械稳定性高,启动扭矩小,保证了阀门具有极好的灵敏度和感应速度。
6、最大可靠(安全)性:阀体为一个整体结构,坚固耐用,操作不受管道压力影响,并可避免阀体渗漏。
7、金属阀座的优越密封性:V型阀采用弹性可动金属阀座,具有自助补偿功能,并具有优越密封性能及超长的使用寿命。在流向上,泄漏量≤10--5×额定流量系数。
8、超强的剪切能力:V型阀采用金属硬密封结构时,V型阀芯及金属阀座在回转过程中V型缺口与阀座产生一个强大的剪切力,能切断纤维等杂质,并具有自洁功能,避免阀门卡死现象发生。

电动调节球阀电动执行器

CR型、HQ型或PSQ型角行程全电子式电动执行机构是电动V型调节阀的驱动装置,采用一体化结构设计,它以AC220V电源电压作动力,直接接受统一标准信号(4-20mA、0-10mA或1-5VDC、0-10VDC),将此转变成与输入信号相对应的位移,以角度位移(0~90°)运动,改变阀芯的开度,因此一定的输入信号对应一定的位置开度,实现比例动作。二位开关式接受AC220V或AC380V作动力,通过电机正反转实现开关动作,并同时输出阀位指示信号是一种高精度、高性能、高可靠性类产品。

电动调节球阀执行标准

设计制造标准 法兰尺寸标准 结构长度标准 检验试验标准
GB/T12237-89 JB/T79-94HG20592 GB12221-89 GB/T13927-89JB/T9092-99
API6D ANSIB16.5 ANSIB16.10 JB/T9092-99
JPI7S-48 JISB2212~2214 JISB2002 API598

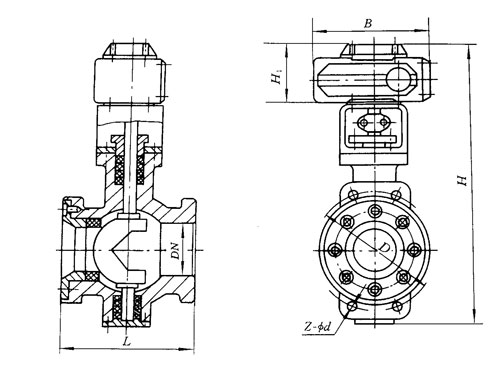

电动调节球阀结构图

电动调节球阀主要零部件材料

材料\材料代号 C P R
主要零件 阀体  WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
球体  2Cr13 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
阀杆  2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
密封圈  增强聚四氟乙烯 对位聚苯 硬质合金钢
填料  聚四氟乙烯 柔性石墨
适用工况 适用介质  水、蒸汽、油品 硝酸碱类 醋酸类
适用温度  -28℃ - 500℃

电动调节球阀技术参数和性能指标

公称通径D(mm) 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700
公称压力PN(MPa) 1.6、2.5、4.0、6.4
流量特性 近似等百分比(参见典型曲线图)、直线性、快开特性
阀板转角(度) 0°~90°
允许泄漏量等级 软密封:零泄露 硬密封:≤10--5额定流量系数
执行器型号 HL、3810R、PSQ HQ或QB型
作用形式 开关型、智能调节型、(隔爆型)
电源电压 AC220V 50Hz或AC380V 50Hz
调节型 输入信号 0~10mA、4~10mA 、1-5VDC
输入信号 0~10mA、4~10mA 、1-5VDC
基本误差 ≤±1.5%
回差 ≤1.5%
死区 ≤0.3%
可调节比 250:1 300:1
开关型 电源电压 AC220V/AC380V/AC110V
反馈信号 有源触点信号、无源触点信号(可选)

允许压差(MPa)

公称通径 25 32 40 50 65 80 100 125 150 200 250 300
供气0.5MPa 5.9 5.4 4.8 4.5 4.3 3.6 2.8 2.0 1.4 1.3 1.1 0.8

电动调节球阀主要连接尺寸

公称通径 尺寸(mm)
对夹式 法兰式
D L L1 D D1 D2 L Z-D
25 64 50 25 115 85 65 102 4-14
40 82 60 25 135 110 85 114 4-18
50 100 75 32 145 125 100 124 4-18
65 120 85 38 160 145 120 145 4-18
80 131 100 45 180 160 135 165 8-18
100 158 115 50 195 180 155 194 8-18
125 180 135 55 215 210 185 213 8-18
150 216 160 65 245 240 210 229 8-23
200 268 20O 80 280 295 265 243 12-23

订货须知:
一、①电动调节球阀产品名称与型号②电动调节球阀口径③电动调节球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门电动调节球阀型号,请按电动调节球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的正钢阀门专家为您审核把关。
