【变径放料球阀产品概述】
放料球阀的两端法兰大小不等，一端为标准法兰一端为与反应釜底放料孔配套的法兰，很方便的就可以连接在反应釜底。阀座与端面法兰距离近，物料滞留少，结构紧凑，密封性能优越，用于精细化工、制药、化工行业的反应锅上，也可用在细软颗粒介质输送。采用PPL或M密封材料，更具耐磨耐温，是牙膏行业、真空制膏锅放料的最理想产品。
其结构形式为浮动直通式，连接形式为法兰，阀外壳采用碳钢内衬氟塑料，阀球为与阀杆一体式金属嵌件外包氟塑料工艺制造，具有耐腐密封性好、启闭灵活、快速的特点且外型美观、强度高、经久耐用。是现代化工工艺流程中使用最为广泛的耐腐阀门。
【变径放料球阀设计标准】
设计标准：GB/T 12237-1989
结构长度：Q/OLF002-03
连接端标准：GB/T 7307、GB/T 79、ISO 2852
试验标准：JB/T 9092-1999

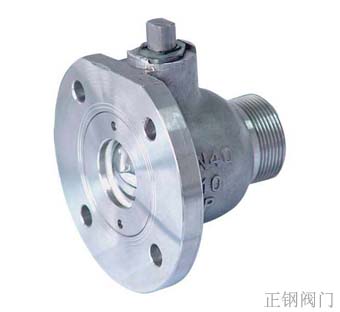

【变径放料球阀产品样图】
【变径放料球阀设计规范】
遵循GB/T12237，APl 608, API 6D标准
|
公称通径DN |
放料球阀主要外形尺寸和连接尺寸mm |
|
D |
D1 |
D2 |
z-φd |
n-φd |
L |
L0 |
H |
b1 |
b2 |
|
25 |
235 |
85 |
125 |
4-φ14 |
4-φ14 |
120 |
220 |
115 |
15 |
22 |
|
40 |
235 |
110 |
160 |
4-φ18 |
4-φ18 |
135 |
250 |
130 |
19 |
22 |
|
50 |
230 |
125 |
190 |
4-φ18 |
8-φ14 |
160 |
250 |
125 |
14 |
20 |
|
80 |
245 |
160 |
210 |
4-φ18 |
8-φ14 |
200 |
400 |
184 |
15 |
22 |
【变径放料球阀设计特点】
放料球阀基本系列为FQ41F型，除具有一般球阀所具有的流体阻力小，启闭速度快，结构简单外，还有以下优点：
1、采用氟塑料衬里层的球阀，具有极高的化学稳定性，可以适用于任何强腐蚀性化学介质；
2、采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护；
3、启闭件球体与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲击承压件内的可能性，从根本上保证了使用中的安全性；
4、结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏。
订货须知：
一、①变径放料球阀产品名称与型号②变径放料球阀口径③变径放料球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门变径放料球阀型号，请按变径放料球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
感谢您向我们发出订单我们会在最短时间与您联系!
