【法兰三通L型球阀产品特征】
Q44F Q44N法兰三通L型球阀是一种三通道的回转型球阀,O型三通球阀的阀芯为L型，可以满足不同的生产工艺要求。三通球阀可以根据需要，任何一个管道都可以作为入口或出口。L型三通球阀是对三条管道中的两条管道进行切除，T型三通球阀实现把三条连通管道进行合流与分流。
【法兰三通L型球阀产品特点】
1、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。
2、三通球芯分T形和L形，使用寿命长，流通能力大，阻力小。
3、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。

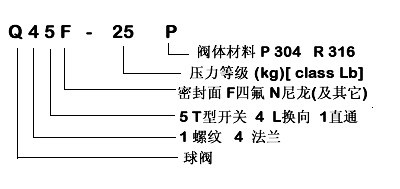

【法兰三通L型球阀型号排列方式】
| 阀门系列 |
压力 |
规格(mm) |
适用温度ºC |
壳体材料 |
采用标准 |
连接形式 |
L(T)
系列 |
(Q44F-16C) |
PN16 |
DN15~200 |
-29~ +250* |
碳钢
不锈钢 |
GB 12221
JB 79 |
法兰 |
| (Q44F-25) |
PN25 |
| (Q44F-40) |
PN40 |
【法兰三通L型球阀主要零部件材料】
| 零件名称 |
CF8系列 |
CF3系列 |
CF8M系列 |
CF3M系列 |
WCB系列 |
| 阀体 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
| 阀盖 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
| 球体 |
F304 |
F304L |
F316 |
F316L |
1Cr13 |
| 阀座 |
PTFE/PPL |
PTFE/PPL |
PTFE/PPL |
PTFE/PPL |
PTFE/PPL |
| 阀杆 |
F304 |
F304L |
F316 |
F316L |
1Cr13 |
| 中法兰垫片 |
PTFE |
PTFE |
PTFE |
PTFE |
PTFE |
| 阀杆轴承 |
PTFE |
PTFE |
PTFE |
PTFE |
PTFE |
| 止推垫圈 |
304 |
304L |
316 |
316L |
1Cr13 |
| 填料压环 |
304 |
304L |
316 |
316L |
1Cr13 |
| 螺栓 |
A193-B8 |
A193-B8 |
A193-B8M |
A193-B8M |
35CrMoA |
| 螺母 |
A194-8M |
A194-8M |
A194-8M |
A194-8M |
45 |
| 填料压盖 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
| 弹性挡圈 |
304 |
304 |
304 |
304 |
65Mn |
| 限位块 |
304 |
304 |
304 |
304 |
1Cr13 |
| 手柄 |
WCB |
WCB |
WCB |
WCB |
WCB |
| 防静电弹簧 |
304 |
304L |
316 |
316L |
1Cr13 |
| 适用介质 |
硝酸等腐蚀性介质 |
强氧化性介质 |
醋酸等腐蚀性介质 |
尿素等腐蚀性介质 |
水、油、蒸汽等 |
| 适用温度 |
PTFE -28～150℃ PPL-28～250℃ |
【法兰三通L型球阀结构图】
【法兰三通L型球阀主要连接尺寸】
| 尺寸 |
in |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
2-1/2 |
3 |
4 |
5 |
6 |
8 |
| mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 1/2L |
mm |
140 |
160 |
180 |
200 |
220 |
240 |
260 |
280 |
320 |
380 |
440 |
540 |
| H |
mm |
70 |
80 |
90 |
100 |
110 |
120 |
130 |
140 |
160 |
190 |
220 |
270 |
| W |
mm |
140 |
140 |
155 |
250 |
250 |
350 |
350 |
420 |
700 |
1000 |
1300 |
1800 |
【法兰三通L型球阀介质流向方式】
【法兰三通L型球阀安装指示】
（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
订货须知：
一、①法兰三通L型球阀产品名称与型号②法兰三通L型球阀口径③法兰三通L型球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门法兰三通L型球阀型号，请按法兰三通L型球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
感谢您向我们发出订单我们会在最短时间与您联系!
