【三片式对焊球阀产品特征】
1.公称压力：1.6-6.4MPa
2.适用稳定范围：-20～232℃～350℃
3.适用介质：水、油、气及某些腐蚀性液体（W。O。G）
4.螺纹类型：G。NPT。BSPT。BSP。DI259/2999
【三片式对焊球阀特点】
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

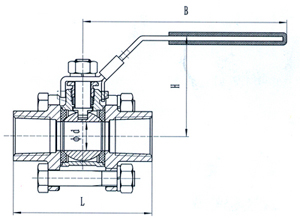

【三片式对焊球阀结构图】
【三片式对焊球阀主要零部件材料】
| 零件名称 |
材质 |
| 阀体 |
不锈钢CF8M |
碳钢WCB |
| 密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 阀盖 |
不锈钢CF8M |
碳钢WCB |
| 球体 |
不锈钢SS316 |
不锈钢SS304 |
| 阀杆 |
不锈钢SS316 |
不锈钢SS316 |
| 螺母 |
不锈钢SS304 |
不锈钢SS304 |
| 垫圈 |
不锈钢SS304 |
不锈钢SS304 |
| 手柄套 |
塑料 |
塑料 |
| 手柄 |
不锈钢SS304 |
不锈钢SS304 |
| 阀杆螺母 |
不锈钢SS304 |
不锈钢SS304 |
| 填料压盖螺母 |
不锈钢SS304 |
不锈钢SS304 |
| 填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 止推垫圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 螺栓 |
不锈钢SS304 |
不锈钢SS304 |
【三片式对焊球阀主要零部件材料】
| SIZE |
1/4" |
143/8" |
17.51/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
| D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
| L |
60 |
60 |
70 |
85 |
95 |
110 |
130 |
150 |
190 |
210 |
268 |
| H |
50 |
50 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
| E |
100 |
100 |
22.7 |
27.5 |
33.5 |
42 |
48.6 |
60.5 |
76.3 |
90 |
106.5 |
订货须知：
一、①三片式对焊球阀产品名称与型号②三片式对焊球阀口径③三片式对焊球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门三片式对焊球阀型号，请按三片式对焊球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
感谢您向我们发出订单我们会在最短时间与您联系!
