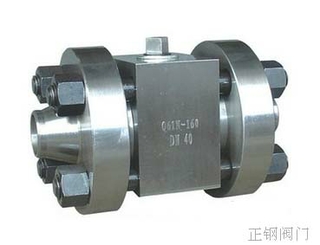

【三片式高压焊接球阀使用范围】
三片式高压焊接球阀产品主要使用于,含有腐蚀性气,液体的高压高温管路.主要应用与化工厂,及电厂 污水处理,水利工程电站等广泛的应用。
【三片式高压焊接球阀特点】
1.公称压力：16.0MPa-42.0MPa
2.适用温度范围:-20～232℃～350℃
3.适用介质:水、油、气及某些腐蚀性液体（W O G）
4.焊接类型：对焊（BW）、承接焊（SW）
【三片式高压焊接球阀主要零部件材料】
| 适用介质 |
型号 |
阀体 |
球体、阀杆 |
手柄 |
密封圈 |
垫片、填料 |
| 水、蒸汽、油品 |
Q61N-160/320C
Q661N-160/320C |
A105、45 |
1C18Ni9Ti12Mo9Ti |
铸铁WCB |
聚四氟乙烯PTFE
增强聚四氟乙烯VUILUK PTFE
对位聚苯PPL
尼龙 |
聚四氟乙烯PTFE
对位聚苯PPL |
| 硝酸类 |
Q61N-160/320P
Q661N-160/320P |
304/1C18Ni9Ti |
304/1C18Ni9Ti |
| 醋酸类 |
Q61N-160/320R
Q661N-160/320R |
316/1C18Ni9Ti12Mo2Ti |
316/1C18Ni9Ti12Mo2Ti |

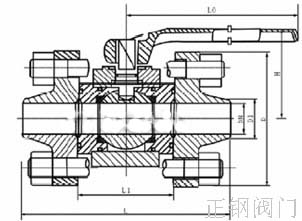

【三片式高压焊接球阀产品结构图】
【三片式高压焊接球阀PN160 主要连接尺寸参数】
| 型号 |
公称压力 |
尺寸（mm) |
| L |
L1 |
D |
D1 |
H |
L0 |
|
Q61F/N-160
Q661F/N-160 |
10 |
150 |
60 |
90 |
18 |
58 |
220 |
| 15 |
170 |
70 |
100 |
23 |
62 |
220 |
| 20 |
191 |
81 |
110 |
29 |
75 |
250 |
| 25 |
205 |
95 |
115 |
36 |
80 |
250 |
| 32 |
230 |
110 |
150 |
43 |
96 |
300 |
| 40 |
260 |
120 |
170 |
49 |
111 |
400 |
| 50 |
330 |
140 |
200 |
61 |
128 |
400 |
| 65 |
360 |
150 |
225 |
80 |
180 |
500 |
| 80 |
380 |
160 |
270 |
105 |
200 |
600 |
| 100 |
430 |
188 |
320 |
118 |
245 |
800 |
| 型号 |
公称压力 |
气动装置 |
尺寸（mm) |
| L |
L1 |
D |
D1 |
H |
L0 |
|
Q61F/N-160
Q661F/N-320 |
10 |
QD60 |
150 |
60 |
90 |
18 |
58 |
220 |
| 15 |
QD100 |
170 |
70 |
100 |
23 |
62 |
220 |
| 20 |
QD100 |
191 |
81 |
110 |
29 |
75 |
250 |
| 25 |
QD100 |
205 |
95 |
115 |
36 |
80 |
250 |
| 32 |
QD150 |
230 |
110 |
150 |
43 |
96 |
300 |
| 40 |
QD150 |
260 |
120 |
170 |
49 |
111 |
400 |
| 50 |
QD150 |
330 |
140 |
200 |
61 |
128 |
400 |
| 65 |
|
360 |
150 |
225 |
80 |
180 |
500 |
| 80 |
|
380 |
160 |
270 |
105 |
200 |
600 |
| 100 |
|
430 |
188 |
320 |
118 |
245 |
800 |
订货须知：
一、①三片式高压焊接球阀产品名称与型号②三片式高压焊接球阀口径③三片式高压焊接球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门三片式高压焊接球阀型号，请按三片式高压焊接球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
感谢您向我们发出订单我们会在最短时间与您联系!
