【不锈钢两片式球阀概述】
1.公称压力：1.6-6.4MPa
2.适用稳定范围：-20～232℃～350℃
3.适用介质：水、油、气及某些腐蚀性液体（W。O。G）
4.螺纹类型：G。NPT。BSPT。BSP。DI259/2999
【不锈钢两片式球阀使用范围】
可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。
阀座采用弹性密封结构，密封可靠，启闭轻松。
阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。
可设置90°开关定位机构，根据需要加锁以防止误操作。
适用于PN1.0～4.0MPa,工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(
密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质.
【不锈钢两片式球阀内部材料】
| 零件名称 |
材质 |
| 密封圈 |
聚四氟乙烯PTFE |
| 球体 |
不锈钢SS316 |
| 密封垫 |
聚四氟乙烯PTFE |
| 阀盖 |
不锈钢SS316 |
| 阀体 |
不锈钢CF8M |
| 阀杆 |
不锈钢SS316 |
| 止推垫圈 |
聚四氟乙烯PTFE |
| 填料 |
聚四氟乙烯PTFE |
| 填料压盖螺母 |
不锈钢SS304 |
| 垫圈 |
不锈钢SS304 |
| 阀杆螺母 |
不锈钢SS304 |
| 手柄套 |
塑料PLASTIC |
| 手柄 |
不锈钢SS304 |

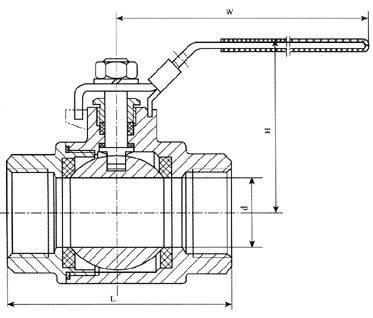

【不锈钢两片式球阀结构图】
【不锈钢两片式球阀主要连接尺寸】
| SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
| D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
| L |
55 |
55 |
65 |
75 |
88 |
102 |
110 |
125 |
162 |
189 |
260 |
| H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
148 |
180 |
| E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
【不锈钢两片式球阀产品特点】
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
订货须知：
一、①不锈钢两片式球阀产品名称与型号②不锈钢两片式球阀口径③不锈钢两片式球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门不锈钢两片式球阀型号，请按不锈钢两片式球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
感谢您向我们发出订单我们会在最短时间与您联系!
