三片活接对焊球阀

首页> 三片活接对焊球阀
所属系列： 球阀系列
名称： 三片活接对焊球阀
型号： Q61F Q61N
检索关键字： 三片活接对焊球阀
销售电话：021-59965667 59988753 图文传真：021-56467791

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系!




【三片活接对焊球阀产品概述】

1.公称压力：1.6-42.0MPa
2.适用温度范围：-20～232℃～350℃
3.适用介质：水、油、气体某些腐蚀性液体

【三片活接对焊球阀主要零部件材料】

零件名称 材质
阀体 不锈钢CF8M
密封圈 聚四氟乙烯PTFE
阀盖 不锈钢CF8/CF8M
球体 不锈钢CF8
阀杆 不锈钢SS316
螺母 不锈钢CF8
垫圈 聚四氟乙烯PTFE
手柄套 塑料
手柄 不锈钢SS304
压紧螺母 不锈钢SS304
弹簧垫圈 不锈钢SS304
锁片 不锈钢SS304
螺栓 不锈钢SS304
套管 不锈钢CF8

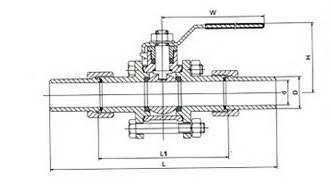

【三片活接对焊球阀结构图】

【三片活接对焊球阀主要连接尺寸】

SIZE 1/4" 3/8" 1/2" 3/4" 1" 1-1/4" 2-1/2" 2"
d 11.6 12.7 15 20 25 32 38 50.8
D 17 17 21 26 31 38 46 60
L 150 150 180 195 210 225 260 300
H 48 48 54 57 72 79 81 97
E 120 120 120 130 154 154 185 185



订货须知：
一、①三片活接对焊球阀产品名称与型号②三片活接对焊球阀口径③三片活接对焊球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门三片活接对焊球阀型号，请按三片活接对焊球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
