【外螺纹球阀相关型号】
Q21F
Q21F-16C Q21F-25C Q21F-40C Q21F-64C Q21F-100C
Q21F-16P Q21F-25P Q21F-40P Q21F-64P Q21F-100P
Q21N
Q21N-16C Q21N-25C Q21N-40C Q21N-64C Q21N-100C Q21N-160C Q21N-250C
Q21N-16P Q21N-25P Q21N-40P Q21N-64P Q21N-100P Q21N-160P Q21N-250P
【外螺纹球阀产品特点】
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
外螺纹球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分配介质与改变介质的流向。

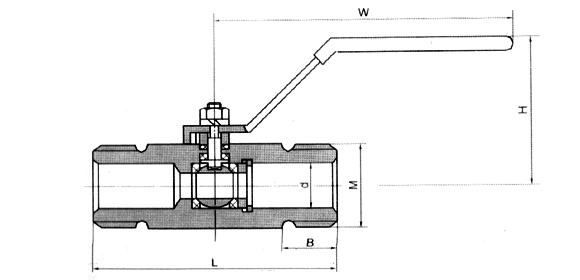

【外螺纹球阀产品结构图】
【外螺纹球阀主要连接尺寸】
产品型号
Type |
公称通径
DN |
PN1.6/2.5/4.0MPa Class 150Lb/Class 300Lb |
WT
(kg) |
| L |
d |
M |
B |
H |
W |
|
Q21F-16C
Q21F-16P
Q21F-16R
Q21F-25C
Q21F-25P
Q21F-25R
Q21F-40C
Q21F-40P
Q21F-40R
Q21F-150Lb
Q21F-300Lb |
6 |
60 |
8 |
M20×1.5 |
15 |
38 |
110 |
0.4 |
| 10 |
60 |
10 |
M24×15 |
16 |
40 |
110 |
0.45 |
| 15 |
60 |
10 |
M30×2 |
18 |
42 |
110 |
0.5 |
| 20 |
67 |
13.5 |
M36×2 |
18 |
62 |
110 |
0.6 |
| 25 |
73 |
18 |
M42×2 |
20 |
68 |
110 |
0.9 |
| 32 |
90 |
22 |
M52×2 |
20 |
75 |
150 |
1.4 |
| 40 |
98 |
26 |
M60×2 |
25 |
83 |
150 |
2.1 |
| 50 |
112 |
32.8 |
M72×2 |
25 |
90 |
150 |
2.6 |
订货须知：
一、①外螺纹球阀产品名称与型号②外螺纹球阀口径③外螺纹球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门外螺纹球阀型号，请按外螺纹球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
感谢您向我们发出订单我们会在最短时间与您联系!
