对夹圆片式止回阀

首页> 对夹圆片式止回阀
所属系列： 止回阀系列
名称： 对夹圆片式止回阀
型号： H74W H74H
检索关键字： 对夹圆片式止回阀
销售电话：021-59965667 59988753 图文传真：021-56467791

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系!




【对夹圆片式止回阀概述】

H74H对夹圆片式止回阀是一种超薄止回阀，它具有结构简单，外形美观、重量轻、安装方便等优点。主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所最为适用。

【对夹圆片式止回阀主要技术参数】

型号 公称通径 试验压力 适用温度 适用介质

壳体 密封 硬密封 软密封


H74H（X）-10 1.0 1.5 1.1 ≤400℃ ≤120℃最高 ≤250℃ 油、水、酸碘等液体
H74H（X）-16 1.6 2.4 1.76


H74H（X）-25 2.5 3.75 2.75


H74H（X）-40 4.0 6.0 4.4

【对夹圆片式止回阀主要零部件材料】

零件名称 阀体、阀瓣 密封圈
材料 碳钢、不锈钢、铜 丁腈橡胶、三元丙橡胶、聚四氟乙烯、不锈钢

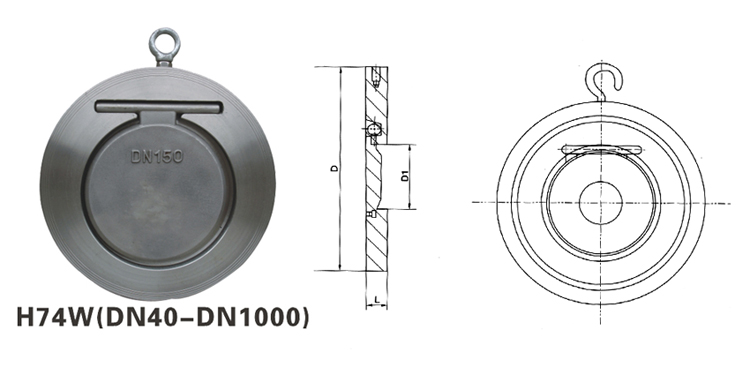

【对夹圆片式止回阀产品结构图】

【对夹圆片式止回阀主要连接尺寸】

公称通径 D L D



I型 II型 PN1.0 PN1.6 PN2.5 PN4.0

50 25 15 22 109 109 109 109
65 38 15 22 129 129 129 129
80 46 15 22 144 144 144 144
100 72 15 24 164 164 170 170
125 95 16 26 194 194 186 186
150 114 19 29 221 221 226 226
200 140 29 43 275 275 283 293
250 188 29 43 330 331 343 355
300 216 38 50 380 386 403 420
350 263 41 52 440 446 460 477
400 305 51 62 491 498 517 549
450 356 51 62 541 558 567 574
500 406 65 80 596 620 627 613
600 482 70 90 698 737 734 750



订货须知：
一、①对夹圆片式止回阀产品名称与型号②对夹圆片式止回阀口径③对夹圆片式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门对夹圆片式止回阀型号，请按对夹圆片式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
