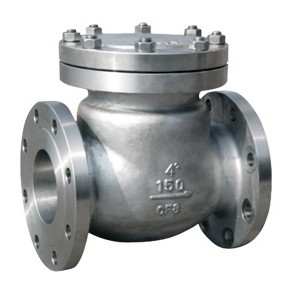

【美标不锈钢止回阀结构特点】
1.产品设计制造按GB12236设计标准，结构合理,密封可靠，外形美观。
2.阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
3.可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
4.阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
5.阀瓣围绕阀座外的销轴旋转，减少关闭时发生猛烈冲击。
6.销轴与阀瓣连接采用内装式的销轴结构，减小外泄漏点，使用更可靠。
【美标不锈钢止回阀产品执行标准】
设计与制造：API 6D
结构长度：ANSI B 16.10
法兰标准：ANSI B 16.5a
对焊端尺寸：ANSI B 16.25
压力检验：API 6D或API 598
【美标不锈钢止回阀产品结构图】
【美标不锈钢止回阀零部件材料】
| 壳体 |
ASTM A216 WCB |
ASTM A351 CF8 |
| 阀瓣及支架 |
WCB |
CF8 |
CF8M |
Monel |
| 销轴 |
F6a |
F304 |
F316 |
Monel |
F304 |
| 阀瓣表面 |
13Cr |
13Cr |
STL |
304 |
STL |
316 |
STL |
Monel |
304 |
304 |
STL |
| 阀座表面 |
13Cr |
STL |
STL |
304 |
STL |
316 |
STL |
Monel |
304 |
304 |
STL |
| |
|
| 壳体 |
ASTM A351 CF3 |
ASTM A351 CF8M |
ASTM A351 CF3M |
| 阀瓣及支架 |
| 销轴 |
F304L |
F316 |
F316L |
| 阀瓣表面 |
304L |
304L |
STL |
316 |
316 |
STL |
316L |
316L |
STL |
| 阀座表面 |
304L |
STL |
STL |
316 |
STL |
STL |
316L |
316L |
STL |
【美标不锈钢止回阀150Lb主要连接尺寸】
|
尺寸 |
inch |
2" |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
24" |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
mm |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
699 |
787 |
914 |
978 |
978 |
1275 |
|
H |
mm |
142 |
166 |
178 |
236 |
252 |
266 |
314 |
368 |
429 |
455 |
410 |
560 |
600 |
880 |
【美标不锈钢止回阀300Lb主要连接尺寸】
|
尺寸 |
inch |
2" |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
24" |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
mm |
267 |
292 |
318 |
356 |
400 |
444 |
533 |
622 |
711 |
838 |
864 |
978 |
1016 |
1346 |
|
H |
mm |
165 |
185 |
205 |
228 |
250 |
275 |
325 |
378 |
410 |
480 |
530 |
575 |
630 |
860 |
【美标不锈钢止回阀400Lb主要连接尺寸】
|
尺寸 |
inch |
2" |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
mm |
292 |
330 |
356 |
406 |
457 |
495 |
597 |
673 |
762 |
889 |
902 |
1016 |
1054 |
|
H |
mm |
190 |
203 |
229 |
267 |
292 |
330 |
381 |
406 |
457 |
528 |
546 |
597 |
635 |
【美标不锈钢止回阀600Lb主要连接尺寸】
|
尺寸 |
inch |
2" |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
24" |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
mm |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
787 |
838 |
889 |
991 |
1092 |
1194 |
1397 |
|
H |
mm |
203 |
229 |
235 |
286 |
292 |
330 |
381 |
457 |
584 |
835 |
684 |
752 |
975 |
1111 |
【美标不锈钢止回阀900Lb主要连接尺寸】
|
尺寸 |
inch |
2" |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
mm |
368 |
419 |
381 |
457 |
559 |
610 |
737 |
838 |
965 |
1029 |
1130 |
|
H |
mm |
216 |
254 |
292 |
318 |
343 |
368 |
432 |
546 |
660 |
782 |
838 |
【美标不锈钢止回阀1500Lb主要连接尺寸】
|
尺寸 |
inch |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
|
DN |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
mm |
419 |
470 |
546 |
673 |
705 |
832 |
91 |
1130 |
1257 |
1384 |
|
H |
mm |
193 |
246 |
288 |
324 |
373 |
466 |
536 |
857 |
950 |
1020 |
订货须知：
一、①美标不锈钢止回阀产品名称与型号②美标不锈钢止回阀口径③美标不锈钢止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门美标不锈钢止回阀型号，请按美标不锈钢止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
感谢您向我们发出订单我们会在最短时间与您联系!
