磨轮调节阀

首页> 磨轮调节阀
所属系列: 油田阀门
名称: 磨轮调节阀
型号: MT41Y、MT64Y
检索关键字: 磨轮调节阀
销售电话:021-59965667 59988753 图文传真:021-56467791

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系!





磨轮调节阀产品介绍

MT型磨轮式流量调节阀它的原理是两块各带有二个圆孔的磨轮作相对旋转运动,通过改变介质的流通截面积而进行调节流量。

该调节阀较之传统形式的调节阀有着诸多的优点。传统形式的调节阀一般采用螺纹阀杆升降式结构,调节流量费时耗力,阀瓣易堵易卡,关闭不严,使用寿命短等缺陷。而该调节阀从“关闭”至“全开”只需旋转90度角度就可实现,而且一对磨轮的工作密封平面始终紧贴在一起,操作起来轻松快捷,绝不会引起振动和发出噪声。每当阀门开闭一次,还能将残留在工作密封面上的污垢彻底地清除一次,对于带状杂物、泥沙、长纤维等也不例外,能避免了杂物进入两个工作密封面之间而损伤密封面。该调节阀采用精密而简练的设计思路,使得整只阀门只有十多个零件组成。其关键零件“磨轮”选用了耐磨损、耐腐蚀的优质材料制作,能大幅度地提高使用寿命。目前它已广泛地应用到石油、化工、电力、制药等各个工业领域。

磨轮调节阀主要特点

●  结构简单

●  操作快捷

●  工作可靠

●  使用寿命长

●  流量调节特性好

磨轮调节阀工作原理

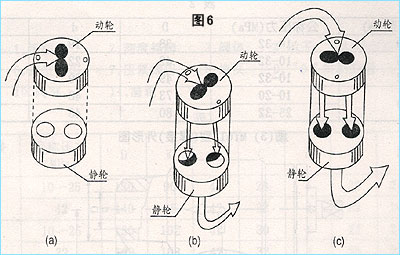

工作原理请参看下图,介质流体从阀门的进口端进入阀腔内,假设阀门正处在“关闭”状态,见图(a)所示,两磨轮上的节流孔处于垂直相向位置,流道被完全堵死;随后当手柄开始转动一定的锐角角度,并通过阀杆的连接传递,使动磨轮也随之转动了一个锐角,这时两个磨轮的相对位置就形成了见图(b)所示,工作面上的流道为两个月牙孔,流体通过两个月牙孔被分成两股支流,以后再合并为一股流从阀门的出口处流出。调节流量的大小也就是使手柄在90°角度之间任意转动,以改变由两块动、静磨轮组成的流道流通面积的大小来实现的,其工作面上流道变化的全过程就似天体月亮的圆缺变化的模样,当手柄继续转至“全开”位置时,流道被完全打开,工作面上的流道截面好像两颗满月的月亮,见图(c)所示。另释,阀门在工作中,流体对磨轮产生了一定的压力,使得动静磨轮始终紧贴一起,更加强了工作面的密封效果,就在逆流工况时,也具有良好的密封性能。

磨轮调节阀产品性能规范

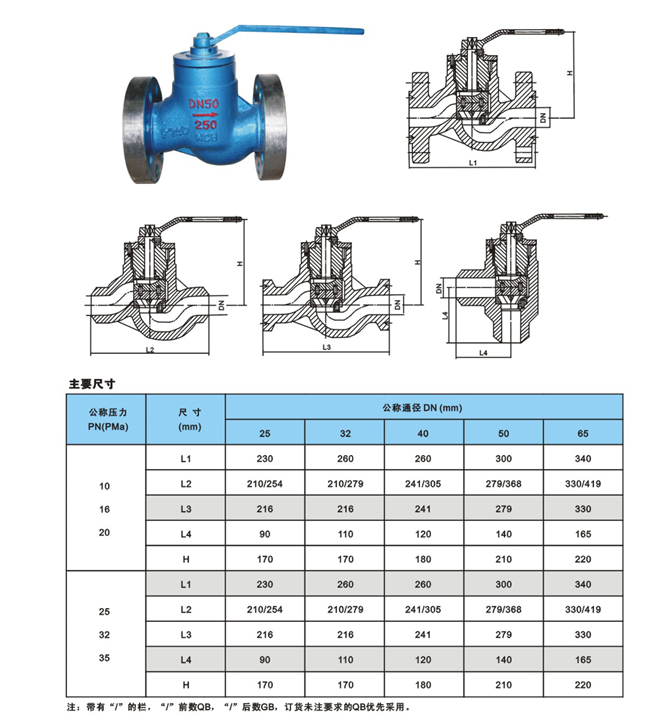

磨轮调节阀主要连接尺寸

磨轮调节阀使用、安装维护注意事项

1. 阀门出厂前均作了强度和密封试验,使用时所有连接处均应保持初始状态。

2. 本系列阀门操作手轮上标有启闭旋向标志,明杆式上部配有启闭高度标尺,以供调节指示。

3. 本阀门与管线焊接时,应将阀门开启,适当用潮湿物保护颈部,尽量减少高温热传导,以防损坏密封填料件。

4. 关闭阀门时严禁使用加力杆,闸板关闭至顶端时手轮应回转1/2圈使闸板处于浮动状态。

5. 阀门在使用过程中,应定期向阀帽注脂接头注入定量润滑脂。

6. 阀门在使用过程中,如因易损件而泄漏,应及时更换。

7. 阀门在检修过程中,应将内腔清洗干净,组装时应将各传动部位加润滑脂。

8. 阀门储存停用期间,应将闸板处于关闭位置,长期存放应置于通风干燥处,定期检查保养。



订货须知:
一、①磨轮调节阀
产品名称与型号②磨轮调节阀口径③磨轮调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门
磨轮调节阀型号,请按磨轮调节阀
型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的正钢阀门专家为您审核把关。
