油田专用高压闸阀

首页> 油田专用高压闸阀
所属系列: 油田阀门
名称: 油田专用高压闸阀
型号: Z43Y ZF43Y
检索关键字: 油田专用高压闸阀
销售电话:021-59965667 59988753 图文传真:021-56467791

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系!





油田专用高压闸阀介绍

高压平板闸阀是一种关闭件为平行闸板的滑动阀。其关闭件可以是单闸板或是其间带有撑开机构的双闸板。

闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀,则两闸板间的撑开机构可以补充这一压紧力。

油田专用高压闸阀使用说明

1. 采用浮动阀座,双向启闭,密封可靠,启闭灵活。

2. 闸板均有导向条给予精密导向,同时密封面均喷焊硬质合金,耐冲蚀。

3. 阀体承载能力高,通道为直通式,全开时,与闸板导流孔相贯通和直管相似,流阻很小。阀杆采用复合填料,多重密封,使得密封可靠,摩擦力小。

4. 关闭阀门时,顺时针转动手轮,闸板下移至底部,由于介质压强的作用,将进口端密封座推向闸板方向,形成较大的密封比压,从而形成第一道密封。同时,将闸板压向出口端密封座上,成为双重密封。

5. 由于采用双重密封,所以可在不影响管道工作的情况下更换易损件。这是本厂产品优先于国内外同类产品的重要特征。

6. 开启闸板时,逆时针旋转手轮,闸板上移,导流孔与通道孔相贯通。随着闸板的上升,贯通孔逐渐加大,至极限位置时,导流孔与通道孔相重合,此时全开。

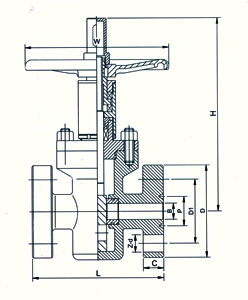

油田专用高压闸阀产品结构图

油田专用高压闸阀机械性能

公称压力(MPa) 16.0 20.0 25.0 35.0 42.0
壳体试验压力(MPa) 24.0 30.0 37.5 52.5 63.0
密封试验压力(MPa) 17.6 22.0 27.5 38.5 46.0
适用介质 水、油品等非腐蚀性介质
适用温度 -29℃-120℃

油田专用高压闸阀制造检验标准

生产标准:GB/T12234-2007

法兰标准:GB9113.4-2000

阀门试验:GB/T13927-2008

油田专用高压闸阀主要连接尺寸

公称压力(MPa)
公称通径(mm)
尺寸(mm)
B
D
D1
P
L
C
H
Z-d
W
16.0
20.0
25
22
150
101.5
50.80
210
29
255
4-26
180
32
28
160
111
60.32
230
29
307
4-26
200
40
35
180
124
68.28
260
32
356
4-30
240
50
47
215
165
95.25
300
38.5
379
8-26
250
65
57
245
190.5
107.95
340
41.5
402
8-30
280
80
72
240
190.5
123.82
390
38.5
475
8-26
320
100
92
395
235
149.22
480
44.5
548
8-33
350
150
136
380
317.5
211.12
550
56
775
12-33
450
200
174
470
393.5
269.88
650
63.5
793
12-39
550
25.0
25
22
150
101.5
50.80
210
29
255
4-26
180
32
28
160
111
60.32
230
29
307
4-26
200
40
35
180
124
68.28
260
32
356
4-30
240
50
47
215
165
95.25
300
38.5
379
8-26
260
65
57
245
190.5
107.95
340
41.5
402
8-30
280
80
70
270
203
136.52
390
48
475
8-33
320
100
92
310
241.5
161.92
480
54
548
8-36
350
150
136
395
317.5
211.212
550
83
775
12-39
450
200
174
485
393.5
269.68
650
92
793
12-45
550
35.0
42.0
25
19
160
108
60.32
210
35
255
4-26
180
32
25
185
130
72.24
230
38.5
307
4-30
200
40
29
205
14
82.55
260
44.5
356
4-33
240
50
38
235
171.5
101.60
300
51
379
8-30
260
65
48
265
197
111.12
340
57.5
402
8-33
280
80
57
305
228.5
127.00
390
67
475
8-36
320
100
73
355
273
157.18
480
76.5
548
8-42
350
150
111
485
368.5
228.60
550
108
775
8-56
450
200
146
550
438
279.40
650
127
793
12-56
550

 油田专用高压闸阀使用、安装维护注意事项

1. 阀门出厂前均作了强度和密封试验,使用时所有连接处均应保持初始状态。

2. 本系列阀门操作手轮上标有启闭旋向标志,明杆式上部配有启闭高度标尺,以供调节指示。

3. 本阀门与管线焊接时,应将阀门开启,适当用潮湿物保护颈部,尽量减少高温热传导,以防损坏密封填料件。

4. 关闭阀门时严禁使用加力杆,闸板关闭至顶端时手轮应回转1/2圈使闸板处于浮动状态。

5. 阀门在使用过程中,应定期向阀帽注脂接头注入定量润滑脂。

6. 阀门在使用过程中,如因易损件而泄漏,应及时更换。

7. 阀门在检修过程中,应将内腔清洗干净,组装时应将各传动部位加润滑脂。

8. 阀门储存停用期间,应将闸板处于关闭位置,长期存放应置于通风干燥处,定期检查保养。





订货须知:
一、①油田专用高压闸阀
产品名称与型号②油田专用高压闸阀口径③油田专用高压闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门
油田专用高压闸阀型号,请按油田专用高压闸阀
型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的正钢阀门专家为您审核把关。
