【伞齿轮焊接闸阀产品特点】
Z560Y Z561Y Z562Y伞齿轮焊接闸阀是通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。流体阻力小, 密封面受介质的忡刷和侵蚀小。 开闭较省力。介质流向不受限制, 不扰流、不降低压力。 形体简单, 结构长度短，制造工艺性好，适用范围广。
【伞齿轮焊接闸阀结构优势】
1.采用压力自紧式密封，阀体支管两端为焊接连接。
2.阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好。
3.阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性。

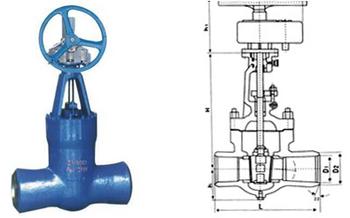

【伞齿轮焊接闸阀产品结构图】
【伞齿轮焊接闸阀产品特性】
|
阀类 |
传动方式 |
连接形式 |
结构形式 |
密封面 |
公称压力 |
阀体材料 |
|
闸阀 |
伞齿轮 |
焊接 |
弹性闸板 |
D802/D812
STL/STL |
P54100V、P54140V
P54170V、P57170V |
WCB-C ZGCr5Mo
WCB-C6 ZG20CrMo-I
WCB-C9 ZG35CrMoV |
说明：Z60Y-P54160V DN25手动电站闸阀，焊接连接弹性闸板，密封面硬质合金，540℃以下公称压力16.0MPa阀体为铬钼钢
【伞齿轮焊接闸阀产品型号】
|
产品型号 |
Z60Y-160 |
Z60Y-P54100V |
|
Z60Y-200 |
Z60Y-P54140V |
|
Z60Y-250 |
Z60Y-P54170V |
|
Z60Y-320 |
Z60Y-P57170V |
|
伞齿轮传动闸阀在型号“Z”后插入“5”为Z560Y |
|
公称通径（DN/mm） |
|
|
适用温度/℃ |
≤425 |
≤552 |
≤593 |
≤550 |
|
适用介质 |
水、蒸汽、气体、石油产品 |
|
试验压力（MPa） |
公称压力PN/MPa |
16.0 |
20.0 |
25.0 |
32.0 |
P54100V |
P54140V |
P54170V |
P54170V |
|
强度试验 |
24 |
30 |
37.5 |
48 |
30 |
42 |
48 |
6.3 |
|
密封试验 |
17.6 |
22 |
27.5 |
35.1 |
11 |
15.4 |
17.8 |
18.7 |
【伞齿轮焊接闸阀外形尺寸国标（手动）】
|
公称压力
PN（MPa） |
公称通径
DN（mm） |
外形尺寸及连接尺寸（mm） |
|
L |
D |
L1 |
d |
H |
|
16.0 |
15 |
90 |
23 |
10 |
13 |
182 |
|
20 |
110 |
29 |
11 |
18 |
210 |
|
25 |
120 |
35 |
12 |
23 |
235 |
|
32 |
130 |
43 |
14 |
28 |
258 |
|
40 |
150 |
49 |
15 |
36 |
285 |
|
50 |
170 |
61 |
16 |
45 |
338 |
|
20.0 |
15 |
90 |
23 |
10 |
13 |
182 |
|
20 |
110 |
29 |
11 |
18 |
210 |
|
25 |
120 |
35 |
12 |
23 |
235 |
|
32 |
130 |
43 |
14 |
28 |
258 |
|
40 |
150 |
49 |
15 |
36 |
285 |
|
50 |
170 |
61 |
16 |
45 |
338 |
|
25.0 |
15 |
90 |
23 |
10 |
13 |
182 |
|
20 |
110 |
29 |
11 |
18 |
210 |
|
25 |
120 |
35 |
12 |
23 |
235 |
|
32 |
130 |
43 |
14 |
28 |
258 |
|
40 |
150 |
49 |
15 |
36 |
285 |
|
50 |
170 |
61 |
16 |
45 |
338 |
订货须知：
一、①伞齿轮焊接闸阀产品名称与型号②伞齿轮焊接闸阀口径③伞齿轮焊接闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门伞齿轮焊接闸阀型号，请按伞齿轮焊接闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
感谢您向我们发出订单我们会在最短时间与您联系!
