【高温高压电站升降式止回阀产品概述】
高温高压电站升降式止回阀是一种遵循ANSIB16.34和JIS E101标准的引进型；另一种是Jb3595标准的国标型。其遵循的温度、压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料：一种是低碳钢，另一种是柔性石墨夹316丝（网）。密封面堆焊钻基硬质合金。其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。
【高温高压电站升降式止回阀产品特点及用途】
1、 产品设计制造按照JIS E101和JB/T3595标准规定，结构合理，性能良好，造型美观。
2、 阀门中腔静密封采用压力自紧式密封结构，密封性能好，焊接安装方便，无泄漏。
3、 密封面采用司太立钻基硬质合金堆焊而成，耐磨、耐腐蚀、耐高温 、抗擦伤性能好，使用寿命长。

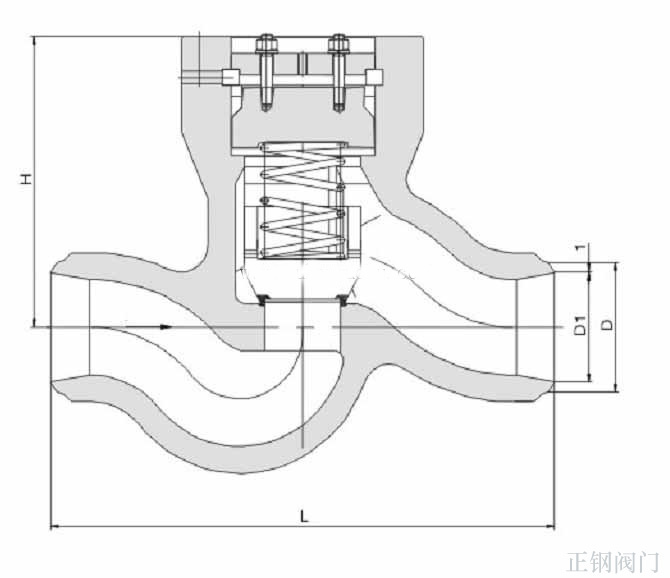

【高温高压电站升降式止回阀产品结构图】
【高温高压电站升降式止回阀标准及规范】
|
公称压力PN（MPa） |
试验压力Ps（MPa） |
工作压力 |
工作温度（度） |
适用介质 |
|
强度 |
密封（液） |
P54 |
P55 |
P57 |
|
10.0 |
15.0 |
11.0 |
|
|
|
≤425 |
水、蒸气、油品 |
|
16.0 |
24.0 |
17.6 |
|
|
|
|
20.0 |
30.0 |
22.0 |
|
|
|
|
25.0 |
37.5 |
27.5 |
|
|
|
|
32.0 |
48.0 |
36.0 |
|
|
|
|
P5410 |
30.0 |
22.0 |
10 |
|
|
≤540 |
蒸汽 |
|
P5414 |
37.5 |
27.5 |
14 |
|
|
|
P5417 |
48.0 |
36.0 |
17 |
|
|
|
P5510 |
37.5 |
27.5 |
|
10 |
|
≤550 |
|
P5514 |
48.0 |
36.0 |
|
14 |
|
|
P5517 |
53.0 |
39.0 |
|
17 |
|
|
P5710 |
48.0 |
36.0 |
|
|
10 |
≤570 |
|
P5714 |
55.0 |
40.0 |
|
|
14 |
|
P5717 |
60.0 |
44.0 |
|
|
17 |
【高温高压电站升降式止回阀主要零部件材料】
|
型号 |
零件名称 |
|
阀体 |
阀瓣 |
弹簧 |
阀杆 |
填料 |
压板 |
阀盖 |
锁紧螺母 |
|
H61H－250 H61H－320 |
A216/WCB |
A105 |
弹簧钢 |
A182/F6a |
304+夹柔性石墨 |
A216/WCB |
A216/WCB |
A194/2H |
|
H61Y-P54100V H61Y-P57170V |
A217/WC9 |
A182/F22 |
弹簧钢 |
A182/304 |
304+夹柔性石墨 |
A217/WC9 |
A217/WC9 |
A194/ |
【高温高压电站升降式止回阀主要连接尺寸】
|
公称通径 |
尺寸(mm) |
配管 (mm) 外径×壁厚 |
重 量 (Kg) |
|
DN (mm) |
L |
D |
D1 |
D2 |
d |
H |
|
10 |
125 |
30 |
10 |
13 |
10 |
156 |
16×3 |
3 |
|
15 |
155 |
42 |
14 |
18 |
14 |
170 |
22×4 |
8．5 |
|
20 |
155 |
42 |
19 |
23 |
14 |
180 |
28×4 |
9 |
|
25 |
180 |
53 |
19 |
23 |
19 |
200 |
28×4 |
10 |
|
32 |
180 |
53 |
26 |
30 |
26 |
210 |
38×6 |
14 |
|
40 |
215 |
75 |
38 |
43 |
33 |
250 |
60×10 |
25 |
|
50 |
320 |
85 |
48 |
53 |
37 |
300 |
76×12 |
28 |
|
65 |
430 |
110 |
67 |
330 |
89×11 |
39 |
430 |
110 |
|
80 |
470 |
130 |
84 |
340 |
108×14 |
75 |
470 |
130 |
|
100 |
560 |
165 |
101 |
370 |
133×16 |
148 |
560 |
165 |
|
125 |
650 |
185 |
124 |
390 |
168×22 |
180 |
650 |
185 |
|
150 |
730 |
220 |
164 |
400 |
195×15 |
340 |
730 |
220 |
|
175 |
900 |
240 |
187 |
428 |
219×16 |
400 |
900 |
240 |
|
200 |
950 |
260 |
200 |
518 |
/ |
603 |
950 |
260 |
一、①高温高压电站升降式止回阀产品名称与型号②高温高压电站升降式止回阀口径③高温高压电站升降式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门高温高压电站升降式止回阀型号，请按高温高压电站升降式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
感谢您向我们发出订单我们会在最短时间与您联系!
