电动蒸汽减压阀

首页> 电动蒸汽减压阀
所属系列： 减压阀系列
名称： 电动蒸汽减压阀
型号： Y945H Y945Y
检索关键字： 电动蒸汽减压阀
销售电话：021-59965667 59988753 图文传真：021-56467791

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系!



电动蒸汽减压阀的概述：
电动蒸汽减压阀采用压力平衡式阀瓣,通过阀瓣升降调节压力可配用ZKZ-BC型或其它型直行程电动执行器实现遥控和自动控制。本蒸汽减压阀的减压比用到0.6较为合适。本蒸汽减压阀主要用于蒸汽管路,调节压力。广泛应用在热电联产、轻纺、印染、石化、制糖等行业。
电动蒸汽减压阀主要技术参数和性能指标：

公称压力Mpa

1.6

2.5

4.0

6.4

10.0

16.0

壳体试验压力Mpa

2.4

3.75

6.0

9.6

15.0

24

密封试验压力Mpa

1.76

2.75

4.4

7.04

11.0

17.6

最高进口压力Mpa

1.6

2.5

4.0

6.4

10.0

16.0

出口压力范围Mpa

最佳减压比0.6

渗漏量

0.5%QMax

温量-压力等级

ANSI B16.34

电动蒸汽减压阀主要零件材料

零件名称

零件材料

阀体 阀盖 底盖

WCB

阀座

304

阀瓣

2Cr13

阀杆

2Cr13

垫片

柔性石墨/1Cr18Ni9

导向套

2Cr13

填料

柔性石墨

螺栓

35CrMoA

螺母

45

电动蒸汽减压阀流量系数Cv：

DN

50

65

80

100

125

150

200

250

300

350

400

500

Cv

15

20

35

60

70

110

150

230

420

540

710

1020

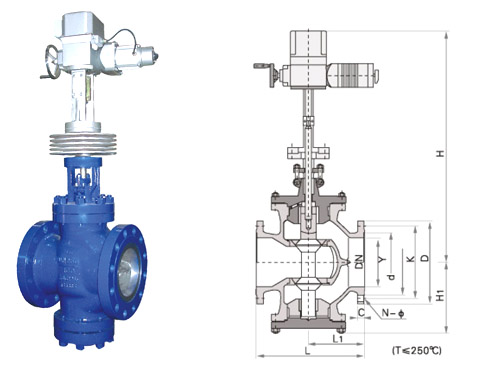

电动蒸汽减压阀产品结构图：

电动蒸汽减压阀外形尺寸PN1.6-4.0：

公称通径DN

外 形 尺 寸

L

L1

H

Hl

50

300

150

880

190

65

340

170

890

205

80

380

190

910

215

100

400

215

950

240

125

430

225

990

275

150

450

230

1090

320

200

500

260

1160

340

250

550

285

1230

370

300

750

395

1370

460

350

850

445

1450

530

400

950

550

1570

660

500

1130

680

1780

800

电动蒸汽减压阀外形尺寸外形尺寸PN6.4-16.0：

公称通径DN

外 形 尺 寸

L

L1

H

Hl

50

300

150

880

200

65

340

170

890

215

80

380

190

910

225

100

400

215

950

250

125

430

225

990

285

150

450

230

1090

330

200

500

260

1160

355

250

550

285

1230

390

300

750

395

1370

480

350

850

445

1450

550

400

950

550

1570

700

500

1130

680

1780

820

电动执行器选配及性能指标：

公称通径

50

65

80

100

125

150

200

250

300

350

400

500

配执行机构型号

ZKZ-310BC

ZKZ-410BC/ZKZ-510BC

ZKZ-510BC

ZKZ-610BC/ B+Z250/F1800

行程

25

30

50/30

50

60

100

推力N

4000

6400/1600

16000

2500

全行程时间S

20

32

37

62

输入信号

4-20mA DC

供电电源

220V 50Hz



380V 50Hz

基本误差%

≤±2.5

基本误差%

≤±1.5

基本误差%

≤3



订货须知：
一、①电动蒸汽减压阀产品名称与型号②电动蒸汽减压阀口径③电动蒸汽减压阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门电动蒸汽减压阀型号，请按电动蒸汽减压阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
