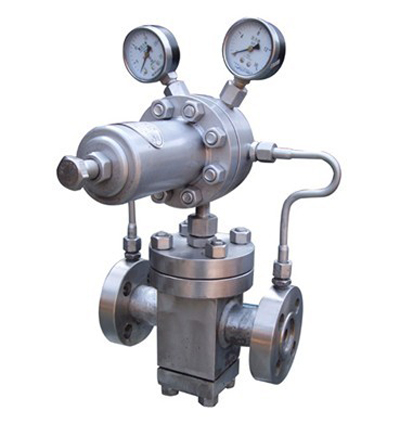

高压气体减压阀

首页> 高压气体减压阀

所属系列：	减压阀系列
名称：	高压气体减压阀
型号：	YK43X YK43F
检索关键字：	高压气体减压阀,法兰气体减压阀

销售电话：021-59965667 59988753 图文传真：021-56467791

感谢您向我们发出订单我们会在最短时间与您联系!

高压气体减压阀的选用：
高压气体减压阀的根据使用要求选定减压阀的类型和调压精度，再根据所需最大输出流量选择其通径。决定阀的气源压力时，应使其大于最高输出压力0．1MPa。减压阀一般安装在分水滤气器之后，油雾器或定值器之前，并注意不要将其进、出口接反；阀不用时应把旋钮放松，以免膜片经常受压变形而影响其性能。
高压气体减压阀的安装和维护应注意以下事项：
1、为了操作和维护方便，该阀一般直立安装在水平管道上。
2、安装时应注意使管路中介质的流向与阀休上所示箭头的方向一致。
3、为了防止阀后压力超压，应在离阀出口不少于4M处安装一个减压阀。
高压气体减压阀的的相关型号：
Yk43X Yk43F Yk43H-10C/10P/16C/16P/25C/25P/40C/40P/64C/64P/100C/100P
高压气体减压阀应用范围
高压气体减压阀适用于工作温度≤70℃的空气、液化气、氧气等气体管路上。本阀通过启闭件的节流，将使进口压力降至某一需要的出口压力，并借助介质本身的能量，使阀后压力自动满足预定要求，适应工况的要求。压力等级：PN1.0MPa-32.0MPa
高压气体减压阀性能：

性能参数 PERFORMANCE PARAMETER	YK43X-16 YK43X-16C YK43X-16P	YK43X-25 YK43X-25C YK43X-25P	YK43X-40 YK43X-40C YK43X-40P
公称压力PN（Mpa) NOMINAL PRESSURE	1.6	2.5	4.0
强度压力Ps（Mpa) STRENGTH PRESSURE	2.4	3.8	6.0
公称通径DN(mm) NOMINAL DIAMETER	15-300	15-250	20-200
进口压力P1（Mpa) INLET PRESSURE	≤1.6	≤2.5	≤4.0
出口压力P2（Mpa) OUTIET PRESSURE	0.05-1.0	0.1-1.5	0.1-2.5
适用介质 SURTADLE MEDRVM	气体 GAS
适用温度 SURTADLE MEDRVM	常温 NORMAL TEMPERATURE
压力特性偏差（Mpa) PRESSURE CHARACTER	△P2P≤±P2×5%
流量特性偏差（Mpa) DISCHARGE CHARACTER	△P2G≤-P2×10%
泄漏量（KG/h m 3 /h) AMOUNT OF IEAKAGE	0

高压气体减压阀产品结构图：

高压气体减压阀主要连接尺寸：

公称通径	外形尺寸			连接尺寸
DN	L	H	H1	1.6MPa			2.5MPa			4.0MPa			6.4MPa
DN	L	H	H1	D	D1	Z-d	D	D1	Z-d	D	D1	Z-d	D	D1	Z-d
15	140	285	85	95	65	4*12	95	65	4*12	95	65	4*12	105	75	4*12
20	160	285	85	105	75	4*12	105	75	4*12	105	75	4*12	125	90	4*12
25	180	290	100	115	85	4*12	115	85	4*12	115	85	4*12	135	100	4*12
32	200	290	105	140	100	4*18	135	100	4*18	135	100	4*18	150	110	4*18
40	220	310	110	150	110	4*18	145	110	4*18	145	110	4*18	165	125	4*18
50	250	310	110	165	125	4*18	160	125	4*18	160	125	4*18	175	135	4*18
65	280	310	115	185	145	4*18	180	145	4*18	180	145	4*18	200	160	4*18
80	310	340	155	200	160	8*18	195	160	8*18	195	160	8*18	210	170	8*18
100	350	340	155	220	180	8*18	235	190	8*18	230	190	8*18	250	200	8*18
125	400	375	190	250	210	8*18	270	220	8*18	270	220	8*18	295	240	8*18
150	450	375	200	285	240	8*23	300	250	8*23	300	250	8*23	340	280	8*23
200	550	475	225	340	295	12*23	360	310	12*23	375	320	12*23	405	345	12*23
250	650	535	290	405	355	12*25	425	370	12*25	445	385	12*25	470	400	12*25
300	800	595	320	460	410	12*25	485	430	16-30	510	450	16-34	530	460	16-41
350	900	650	355	520	460	16-25	550	490	16-34	570	510	16-34	595	525	16-41
400	1000	700	395	580	525	16-30	610	550	16-34	655	585	16-41	670	585	16-48

订货须知：
一、①高压气体减压阀产品名称与型号②高压气体减压阀口径③高压气体减压阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门高压气体减压阀型号，请按高压气体减压阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
