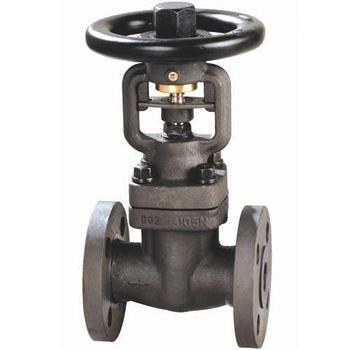

【锻钢截止阀执行标准】
结构：B.B或W.B；OS&Y
- 垫片：不锈钢+柔性石墨
- 法兰连接
- 整体阀座
- 设计和制造：GB/T1224;GB/T1228;GB/T12235
- 法兰尺寸：JB/T82.1-82.4-94
- 结构长度：JB/T96-95
- 实验和检验：API598
- 主体材质：A105,LF2,F5,F11,F22,F304,F304L,F316,F316L
- 【锻钢截止阀产品特点】
- (1)结构比闸阀简单，制造与维修都较方便。
(2)密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
(3)启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
(4)启闭力矩大、启闭较费力，启闭时间校长。
(5)流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
(6)介质流动方向 公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向上流；公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向。
(7)全开时阀瓣经常受冲蚀。
常用的截止阀有国标截止阀，美标截止阀，德标截止阀，日标截止阀，波纹管截止阀，低温截止阀。
锻钢截止阀注意阀门在开关位的问题。球阀维护保养时一般都处于开位状态，特殊情况下选择关闭保养。其它阀门也不能一概以开位论处。锻钢截止阀在养护时则必须处于关闭状态，确保润滑脂沿密封圈充满密封槽沟，如果开位，密封脂则直接掉入流道或阀腔，造成浪费。阀门注脂时，常忽略注脂效果问题。注脂操作中压力、注脂量、开关位都正常。但为确保阀门注脂效果，有时需开启或关闭阀门，对润滑效果进行检查，确认阀门阀球或闸板表面润滑均匀。

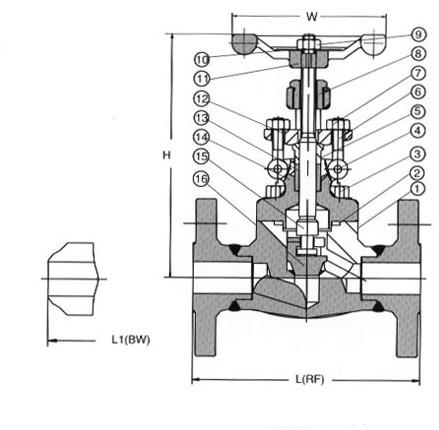

【锻钢截止阀产品结构图】
【锻钢截止阀150Lb~600Lb标准材质明细表】
- 序号
|
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
| Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
| 1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 2 |
垫片 |
Corrugated SS+graphite |
SS+PTFE |
| 3 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 4 |
圆柱销 |
A276 420 |
A276 304 |
| 5 |
填料压套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
| 6 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 7 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 8 |
阀杆螺母 |
A276 410 |
| 9 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 10 |
铭牌 |
SS |
| 11 |
手轮 |
A197 |
| 12 |
填料压板 |
A216 WCB |
A351 CF8 |
| 13 |
填料 |
Flexible Graphite |
PTFE |
| 14 |
阀盖 |
A105 |
A276 304 |
A182 F304(L) |
A182 F316(L) |
| 15 |
阀杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
| 16 |
阀瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
| 适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 适用温度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ | 注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm）和重量（kg）：
| NPS |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
L(RF)
L1(BW) |
150Lb |
108 |
117 |
127 |
140 |
165 |
203 |
| 300Lb |
152 |
178 |
203 |
216 |
229 |
267 |
| 600Lb |
165 |
190 |
216 |
229 |
241 |
292 |
| H(开) |
150Lb～300Lb |
166 |
171 |
207 |
240 |
258 |
330 |
| 600Lb |
171 |
207 |
240 |
258 |
330 |
380 |
| W |
100 |
100 |
125 |
160 |
160 |
180 |
| 重量 |
150Lb |
RF |
4.5 |
6.9 |
9.8 |
13.5 |
19.5 |
28.0 |
| BW |
2.3 |
3.6 |
7.8 |
8.2 |
12.0 |
15.0 |
| 300Lb |
RF |
4.8 |
7.7 |
11.0 |
16.8 |
21.2 |
32.6 |
| BW |
2.8 |
4.0 |
8.5 |
9.2 |
12.6 |
16.8 |
| 600Lb |
RF |
5.6 |
7.8 |
12.5 |
17.0 |
23.5 |
38.8 |
| BW |
3.4 |
4.7 |
9.2 |
10.5 |
13.3 |
18.9 |
【锻钢截止阀900Lb~1500Lb标准材质明细表】
- 序号
|
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
| Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
| 1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 2 |
垫片 |
Corrugated SS+graphite |
SS+PTFE |
| 3 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 4 |
销钉 |
A276 420 |
A276 304 |
| 5 |
填料压套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
| 6 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 7 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 8 |
阀杆螺母 |
A276 410 |
| 9 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 10 |
铭牌 |
SS |
| 11 |
手轮 |
A197 |
| 12 |
填料压板 |
A216 WCB |
A351 CF8 |
| 13 |
填料 |
柔性石墨 |
PTFE |
| 14 |
阀盖 |
A105 |
A276 304 |
A182 F304(L) |
A182 F316(L) |
| 15 |
阀杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
| 16 |
阀瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 适用温度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ | 注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm）和重量（kg）
| NPS |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
| L(RTJ) |
900Lb～1500Lb |
216 |
229 |
254 |
279 |
305 |
371 |
| H(BW) |
900Lb～1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
| H(开) |
207 |
207 |
240 |
258 |
330 |
355 |
| W |
125 |
125 |
160 |
160 |
180 |
200 |
| 柔性石墨 |
RTJ |
8.0 |
13.2 |
17.4 |
19.0 |
24.5 |
31.0 |
| BW |
5.2 |
10.0 |
14.6 |
15.8 |
20.5 |
27.8 |
【订货须知】
一、①锻钢截止阀产品名称与型号②锻钢截止阀口径③锻钢截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门锻钢截止阀型号，请按锻钢截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
|
|
感谢您向我们发出订单我们会在最短时间与您联系!
