比例式减压阀产品介绍
比例式减压阀,外形美观,质量可靠,比例准确,工作平稳,既减动压也减静压。
该阀利用阀体内部活塞两端不同载面积产生的压力差,改变阀后的压力,达到减压目的。比例式减压阀的减压比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根据要求设计特殊比例的减压阀。
比例式减压阀利用阀体内部活塞两端截面积不同产生的压力差，改变阀后的压力达到减压的目的，比例准确，工作平稳，寿命长，适用温度高，即可减动压，又可减静压，水平、垂直安装均可

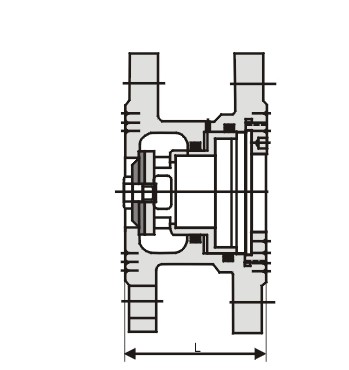

比例式减压阀结构图
比例式减压阀主要技术参数
| 适用介质 |
水、气体 |
| 适用温度 |
≤ 90℃ |
| 压力误差 |
≤8 ％ |
| 最小开启压力 |
2∶1 |
0.2MPa |
| 最小开启压力 |
3∶1 |
0.3MPa |
| 连接形式 |
法兰、内螺纹 |
| 主要零件材料 |
阀体 |
锡青铜 |
不锈钢 |
铸铁 铸钢 |
| 主要零件材料 |
内件 |
锡青铜 |
不锈钢 |
锡青铜或不锈钢 |
PN1.0MPa比例式减压阀外形尺寸
| 比例 |
DN |
D |
D1 |
D2 |
A1 |
b |
z×ød |
D3 |
A2 |
2:1
3:1
5:2
3:2
4:3 |
25 |
115 |
85 |
65 |
115 |
16 |
4×ø14 |
— |
— |
| 32 |
140 |
100 |
78 |
124 |
18 |
4×ø18 |
— |
— |
| 40 |
150 |
110 |
85 |
132 |
18 |
4×ø18 |
— |
— |
| 50 |
165 |
125 |
100 |
140 |
20 |
4×ø18 |
— |
— |
| 65 |
185 |
145 |
120 |
155 |
20 |
4×ø18 |
— |
— |
| 80 |
200 |
160 |
135 |
155 |
22 |
8×ø18 |
— |
— |
| 100 |
220 |
180 |
155 |
200 |
24 |
8×ø18 |
— |
— |
| 125 |
250 |
210 |
185 |
220 |
26 |
8×ø18 |
— |
— |
| 150 |
285 |
240 |
210 |
230 |
28 |
8×ø22 |
— |
— |
| 200 |
340 |
295 |
265 |
270 |
28 |
8×ø22 |
— |
— |
4:1
5:1 |
25 |
115 |
85 |
65 |
— |
16 |
4×ø14 |
115 |
178 |
| 32 |
140 |
100 |
78 |
— |
18 |
4×ø18 |
140 |
188 |
| 40 |
150 |
110 |
85 |
— |
18 |
4×ø18 |
150 |
195 |
| 50 |
165 |
125 |
100 |
— |
20 |
4×ø18 |
165 |
205 |
| 65 |
185 |
145 |
120 |
— |
20 |
4×ø18 |
190 |
218 |
| 80 |
200 |
160 |
135 |
— |
22 |
8×ø18 |
205 |
225 |
| 100 |
220 |
180 |
155 |
— |
24 |
8×ø18 |
225 |
273 |
| 125 |
250 |
210 |
185 |
— |
26 |
8×ø18 |
260 |
308 |
| 150 |
285 |
240 |
210 |
— |
28 |
8×ø22 |
300 |
322 |
| 200 |
340 |
295 |
265 |
— |
28 |
8×ø22 |
365 |
358 |
PN1.6MPa比例式减压阀外形尺寸
| 比例 |
DN |
D |
D1 |
D2 |
A1 |
b |
z×ød |
D3 |
A2 |
2:1
3:1
5:2
3:2
4:3 |
40 |
150 |
110 |
85 |
132 |
18 |
4×ø18 |
— |
— |
| 50 |
165 |
125 |
100 |
140 |
20 |
4×ø18 |
— |
— |
| 65 |
185 |
145 |
120 |
155 |
20 |
4×ø18 |
— |
— |
| 80 |
200 |
160 |
135 |
155 |
22 |
8×ø18 |
— |
— |
| 100 |
220 |
180 |
155 |
200 |
24 |
8×ø18 |
— |
— |
| 125 |
250 |
210 |
185 |
220 |
26 |
8×ø18 |
— |
— |
| 150 |
285 |
240 |
210 |
230 |
28 |
8×ø22 |
— |
— |
| 200 |
340 |
295 |
265 |
270 |
30 |
12×ø22 |
— |
— |
4:1
5:1 |
25 |
115 |
85 |
65 |
— |
16 |
4×ø14 |
115 |
178 |
| 32 |
140 |
100 |
78 |
— |
18 |
4×ø18 |
140 |
188 |
| 40 |
150 |
110 |
85 |
— |
18 |
4×ø18 |
150 |
195 |
| 50 |
165 |
125 |
100 |
— |
20 |
4×ø18 |
165 |
205 |
| 65 |
185 |
145 |
120 |
— |
20 |
4×ø18 |
190 |
218 |
| 80 |
200 |
160 |
135 |
— |
22 |
8×ø18 |
205 |
225 |
| 100 |
220 |
180 |
155 |
— |
24 |
8×ø18 |
225 |
273 |
| 125 |
250 |
210 |
185 |
— |
26 |
8×ø18 |
260 |
308 |
| 150 |
285 |
240 |
210 |
— |
28 |
8×ø22 |
300 |
322 |
| 200 |
340 |
295 |
265 |
— |
30 |
12×ø22 |
365 |
358 |
订货须知：
一、①比例式减压阀产品名称与型号②比例式减压阀口径③比例式减压阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门比例式减压阀型号，请按比例式减压阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
感谢您向我们发出订单我们会在最短时间与您联系!
