活塞式蒸汽减压阀产品介绍
用途和主要性能:本阀适用于水、蒸汽、空气介质管路上,通过调节使进口压力降低至某一需要的出口压力,当进口压力与流量有变化时,靠介质本身的能量自动保持出口压力在一定范围内,但进口压力和出口压力之差必须≥0.2MPA/CM
工作原理及结构:减压阀出厂时,调节弹簧处于未压缩状态,此时主阀瓣和付阀瓣处于关闭状态,使用时按顺时针转动调节螺钉,压缩调节弹簧,使膜瓣移顶开付阀瓣,介质由a孔通过付阀座到b孔进入活塞上方,活塞在介质压力的作用下,向下移动推动主阀瓣离开主阀座,使介质流向阀后.同时由c孔进入膜片下方,当阀后压力超过调定压力时,推动膜片上移压缩调节弹簧,付阀瓣随之向关闭方向移动,使流入活塞上方的介质减小,压力也随之下降,此时的主阀瓣在主阀瓣弹簧力的推动上下移,使主阀瓣与主阀座的间隙减小,介质流量也随之减小,使阀后压力也随之下降到新的平衡,反之当阀后压力低于调定压力时,主阀瓣与主阀座的间隙增大,介质流量也随之增加,使阀后压力也随之增高达到新的平衡.
活塞式蒸汽减压阀主要零部件
零件名称 |
材料 |
阀体、阀盖 |
灰铸铁、铸钢、不锈钢 |
付阀瓣、付阀座、膜片、主阀瓣、主阀座、活塞 |
不锈钢 |
付阀弹簧、主阀弹簧 |
铬钒钢 |
调节弹簧 |
硅锰钢 |
活塞环 |
含金铸铁 |

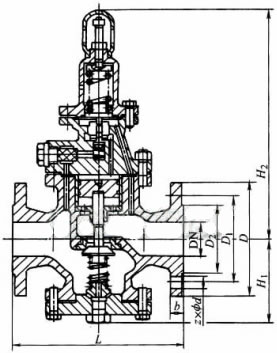

活塞式蒸汽减压阀外形尺寸图
活塞式蒸汽减压阀连接尺寸(法兰尺寸按JB/T79-94标准)
公称压力 PN(MPa) |
公称通径 DN(mm) |
尺寸(mm) |
L |
H1 |
H2 |
1.6 |
20 |
160 |
89 |
312 |
25 |
180 |
101 |
315 |
32 |
200 |
107 |
320 |
40 |
220 |
113 |
325 |
50 |
250 |
120 |
335 |
65 |
260 |
125 |
340 |
80 |
310 |
140 |
360 |
100 |
350 |
150 |
390 |
125 |
400 |
190 |
415 |
150 |
450 |
205 |
440 |
200 |
500 |
220 |
475 |
250 |
600 |
270 |
545 |
300 |
800 |
335 |
575 |
350 |
850 |
390 |
650 |
400 |
900 |
430 |
705 |
2.5 |
25 |
200 |
101 |
315 |
32 |
200 |
107 |
320 |
40 |
220 |
113 |
325 |
50 |
250 |
120 |
335 |
65 |
260 |
125 |
340 |
80 |
310 |
140 |
360 |
100 |
350 |
150 |
390 |
125 |
400 |
190 |
425 |
150 |
450 |
210 |
445 |
200 |
500 |
245 |
485 |
250 |
600 |
270 |
545 |
300 |
800 |
335 |
575 |
350 |
850 |
390 |
650 |
400 |
900 |
430 |
710 |
4.0 |
25 |
200 |
101 |
315 |
32 |
220 |
107 |
320 |
40 |
240 |
113 |
325 |
50 |
270 |
120 |
335 |
65 |
280 |
140 |
365 |
80 |
330 |
150 |
385 |
100 |
380 |
150 |
385 |
125 |
450 |
190 |
425 |
150 |
500 |
210 |
445 |
200 |
560 |
245 |
485 |
6.3(6.4) |
25 |
200 |
110 |
370 |
32 |
220 |
125 |
380 |
40 |
240 |
130 |
395 |
50 |
270 |
135 |
405 |
65 |
300 |
145 |
410 |
80 |
330 |
170 |
445 |
100 |
380 |
175 |
455 |
125 |
450 |
245 |
504 |
150 |
500 |
280 |
555 |
200 |
560 |
310 |
581 |
