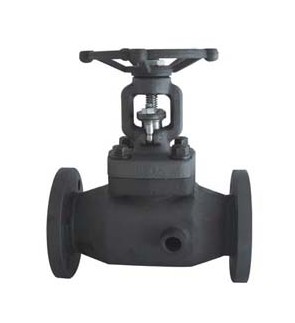

锻钢保温截止阀

首页> 锻钢保温截止阀

所属系列：	保温阀门
名称：	锻钢保温截止阀
型号：	BJ41H BJ41Y
检索关键字：	保温截止阀,锻钢保温截止阀

销售电话：021-59965667 59988753 图文传真：021-56467791

感谢您向我们发出订单我们会在最短时间与您联系!

锻钢保温截止阀的介绍

锻钢保温截止阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质，直通保温截止阀适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。

锻钢保温截止阀产品特点

1、结构简单，制造和维修比较方便。

2、工作行程小，启闭时间短。

3、密封性好，密封面间摩擦力小，寿命较长。

锻钢保温截止阀结构图

锻钢保温截止阀标准材质明细表

序号零件名称 CS to ASTM AS to ASTM AS to ASTM

Type A105 Type F22 Type F304(L) Type F316(L)

1 阀体 A105 A182F22 A182F304(L) A182F316(L)

2 垫片 316夹柔性石墨+graphite 316夹柔性石墨 SS+PTFE

3 阀盖螺栓 A193 B7 A193 B16 A193 B8 A193 B8M

4 圆柱销 A276 420

5 填料压套 A276 410 A182 F304(L) A182 F316(L)

6 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M

7 螺母 A194 2H A194 4 A193 8 A193 8M

8 阀杆螺母

9 螺母 A194 2H A194 4 A193 8 A193 8M

10 铭牌 SS

11 手轮 A197

12 填料压板 A216 WCB A351 Cf8

13 填料 Flexible Graphite PTFE

14 阀盖 A105 A276 304 A182 F304(L) A182 F316(L)

15 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L)

16 阀瓣 A276 420 A276 304 A276 304(L) A276 316(L)

适用介质水、蒸气、油品等水、蒸气、油品等硝酸、醋酸等

适用温度 -29℃-425℃ -29℃-550℃ -29℃-180℃

注意：客户需求的其他材质也可采用密封材料配对由客户指定内代件代号决定。AS＝合金钢；SS＝不锈钢

尺寸和重量　

NPS 1/2 3/4 1 1　1/4 1　1/2 2

L(RF)
L1 (BW) 900-1500Lb 216 229 254 279 305 371

900-1500Lb 216 229 254 279 305 368

H(OPEN) 207 207 240 258 330 355

W 125 125 160 160 180 200

2-G 3/8 3/8 3/8 1/2 1/2 1/2

标准材质明细表　

序号零件名称 CS to ASTM AS to ASTM AS to ASTM

Type A105 Type A182 F22 Type F304(L) Type F316(L)

1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L)

2 阀瓣 A276 420 A276 304 A276 304(L) A276 F316(L)

3 阀杆 A182F6 A182 F304 A182 F304(L) A182 F316(L)

4 密封座 A105 A182 F304 A182 F304(L) F316

5 密封环 A182 f304(L) A182 F316(L)

6 阀盖 A105 A82 F22 A182 F304(L) A182 F316(L)

7 圆柱销 A276 420 A276 304

8 垫圈 A105

9 提升螺母 A1942H A182　F304

10 填料不锈钢+柔性石墨 PTFE

11 填料压套 A276 420 A182 F304

12 填料压板 A216 WCB A351 Cf8

13 活节螺栓 A193 B7 A193 B16 A193 B8 A194 B8M

14 螺母 A193 2H A194 4 A193 8 A194 8M

15 阀杆螺母 A276410

16 手轮 A197

17 铭牌 SS

18 螺母柔性石墨 PTFE

适用介质水、蒸气、油品等水、蒸气、油品等硝酸、醋酸等

适用温度 -29℃-425℃ -29℃-550℃ -29℃-180℃

尺寸和重量　

NPS 1/2 3/4 1 1　1/4 1　1/2 2

L(RF)
L1 (BW) 900-1500Lb 216 229 254 279 305 368

2500Lb 264 273 308 349 384 451

H(OPEN) 900lb-1500lb 318 318 318 398 408 524

2500lb 333 333 333 410 420 524

W 160 160 180 200 250 280

2-G 3/8 3/8 3/8 1/2 1/2 1/2

订货须知：
一、①锻钢保温截止阀产品名称与型号②锻钢保温截止阀口径③锻钢保温截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门锻钢保温截止阀型号，请按锻钢保温截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
