对夹式保温球阀

首页> 对夹式保温球阀

所属系列：	保温阀门
名称：	对夹式保温球阀
型号：	BQ73F BQ73W
检索关键字：	保温球阀,对夹式球阀,保温对夹式球阀

销售电话：021-59965667 59988753 图文传真：021-56467791

感谢您向我们发出订单我们会在最短时间与您联系!

对夹式保温球阀工作原理

开启过程

1在关闭位置，球体受阀杆的[wiki]机械[/wiki]施压作用，紧压在阀座上。

2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。

3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。

4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。

关闭过程

1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。

2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。

3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。

4手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

对夹式保温球阀应用规范

公称压力：1.6MPa,2.5MPa,4.0MPa。

适用温度范围：-20-232℃-350℃
适用介质：水、油、气及某些腐蚀性液体(W.O.G)

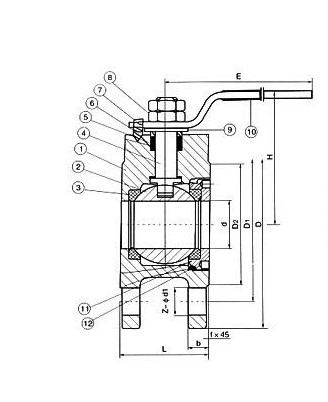

对夹式保温球阀结构解剖图

对夹式保温球阀主要零件材料

序号NO	零件名称	材质
1	阀体	不锈钢CF8M/CF8	碳钢WCB
2	球	不锈钢316/304	不锈钢SS304
3	密封垫	聚四氟乙烯PTFE	聚四氟乙烯PTFE
4	阀杆	不锈钢316/304	不锈钢SS304
5	填料	不锈钢PTFE	聚四氟乙烯PTFE
6	定位锁	不锈钢304	不锈钢SS304
7	手柄	不锈钢304	不锈钢SS304
8	阀杆螺母	不锈钢304	不锈钢SS304
9	填料压盖	不锈钢304	不锈钢SS304
10	手柄套	塑料Plastic	塑料Plastic
11	密封瓶帽	不锈钢316/304	不锈钢SS304
12	垫圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE

对夹式保温球阀主要尺寸

尺寸	15/1/2“	20/3/4”	25/1“	32/1^1/4"	40/1^1/2"	50/2“	65/2^1/2"	80/3”	100/4“	125/5”	150/6”	200/8“
d	15	19	23.5	30	36	45	58	67	76	100	125	195
L	32	38.5	45	55	62	72	95	120	145	200	225	275
D	95	105	115	135	145	160	180	195	215	245	280	335
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	45	55	65	78	85	100	120	135	155	185	210	265
H	62	70	79	86	92	102	158	172	187	200	240	278
E	110	125	135	150	150	180	250	300	350	650	840	1000
b	14	14	16	16	18	20	22	24	24	26	26	28
z-d1	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-20
l	2	2	2	3	3	3	3	3	3	3	3	3
2-G	3/8	3/8	3/8	1/2	1/2	1/2	1/2	1/2	1/2	1/2	1/2	1/2

订货须知：
一、①对夹式保温球阀产品名称与型号②对夹式保温球阀口径③对夹式保温球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门对夹式保温球阀型号，请按对夹式保温球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
