所属系列: 保温阀门
名称: 软密封保温球阀
型号: BQ41F
检索关键字: 保温球阀,软密封保温球阀
销售电话:021-59965667 59988753 图文传真:021-56467791

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系!





软密封保温球阀优点

1. 流体阻力小,其阻力系数与同长度的管段相等。

2. 结构简单、体积小、重量轻。

3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。

保温球阀是一种比较新型的球阀类别,它有着自身结构所独有的一些优越性,如开关无摩擦,密封不易磨损,启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构,可实现对介质的调节和严密切断。广泛适用于[wiki]石油[/wiki]、[wiki]化工[/wiki]、城市给排水等要求严格切断的工况。
软密封保温球阀工作原理

开启过程

1在关闭位置,球体受阀杆的[wiki]机械[/wiki]施压作用,紧压在阀座上。

2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。

3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。

4直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。

关闭过程

1关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。

2继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°。

3 快要关闭时,球体已在与阀座无接触的情况下旋转了90°。

4手轮转动的最后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。
软密封保温球阀主要零部件材料

主要零件
阀体
WCB
ZG1Cr18Ni9Ti
CF8(304)
CF8(304L)
ZG1Cr18Ni
12Mo2Ti
CF8M(316)
CF3M(316L)
球体、阀杆
2Cr13
1Cr18Ni9Ti
0Cr18Ni9Ti
(304)
00Cr19NI11
(304L)
1Cr18Ni
12Mo2Ti
0Cr17Ni
12Mo2(316)
00Cr17Ni
14Mo2(316L)
密封圈
聚四氟乙烯 对位聚苯 PTFE、PPL
填料、垫圈
V型聚四氟乙烯、柔性石墨环、聚四氟乙烯片、柔性石墨缠绕垫
适用工况
适用介质
水、蒸汽、油品等
硝酸等腐蚀性
强氧化性介质
醋酸等腐蚀性介质
尿素等腐蚀性介质
适用温度
-28~300℃
应用规范
设计制造按
CB12237-89    API6D    JPI17S-48
法兰尺寸按
JB79-59、SH3406、GB9113、HC20592-97    ANSI B16.5    JIS B2212-2214
结构长度按
GB12221-89    ANSI 16.10    JIS B202
检验试验按
GB/T13927-89    JB/T9092-99    JPI590

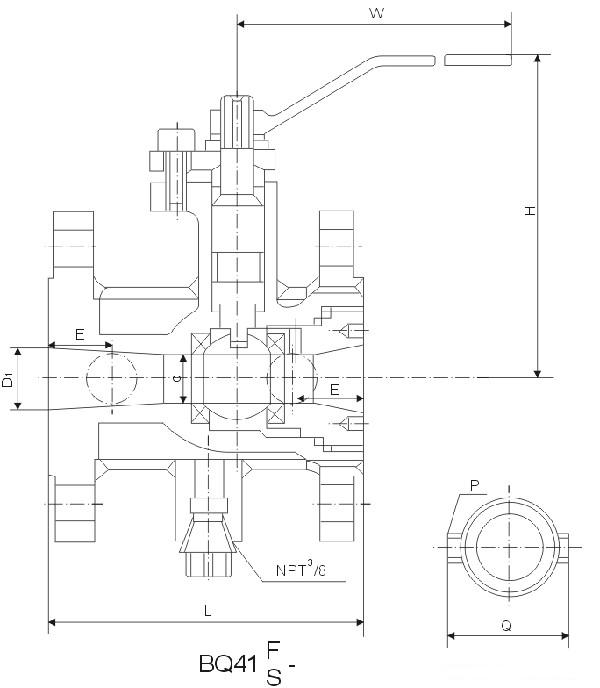

软密封保温球阀结构解剖图

软密封保温球阀

主要连接尺寸(GB规格)

型号
公称通径Dn(mm)
尺寸(mm)
L
D
D1
D2
B-f
Z-∮d
H
D0
4-G
BQ41
H
16P
F
(R)
15
130
95
65
45
14-2
4-14
60
108
3/8
20
140
105
75
55
14-2
4-14
64
120
3/8
25
150
115
85
65
16-2
4-14
90
165
3/8
32
165
135
100
78
18-2
4-18
105
180
1/2
40
180
145
110
85
16-3
4-18
160
240
1/2
50
200
160
125
100
20-3
4-18
205
270
1/2
65
220
180
145
120
22-3
8-18
215
350
1/2
80
250
195
160
135
22-3
8-18
230
400
1/2
100
280
230
190
160
24-3
2-23
270
500
1/2
125
320
270
220
188
28-3
8-25
300
600
1/2
150
360
300
250
218
30-3
8-25
340
900
1/2
200
400
360
310
278
34-3
12-25
400
1100
1/2



型号
公称通径Dn(mm)
尺寸(mm)
L
D
D1
D2
B-f
Z-∮d
H
D0
4-G
BQ41
H
25P
F
(R)
15
130
95
65
45
14-2
4-14
60
108
3/8
20
140
105
75
55
14-2
4-14
64
120
3/8
25
150
115
85
65
16-2
4-14
90
165
3/8
32
165
135
100
78
18-2
4-18
105
180
1/2
40
180
145
110
85
16-3
4-18
160
240
1/2
50
200
160
125
100
20-3
4-18
205
270
1/2
65
220
180
145
120
22-3
8-18
215
350
1/2
80
250
195
160
135
22-3
8-18
230
400
1/2
100
280
230
190
160
24-3
8-23
270
500
1/2
125
320
270
220
188
28-2
8-25
300
600
1/2
150
360
300
250
218
30-3
8-25
340
900
1/2
200
400
360
310
278
34-3
12-25
400
1100
1/2



型号
公称通径Dn(mm)
尺寸(mm)
L
D
D1
D2
D6
B-f
Z-∮d
H
4-G
BQ41
H
40P
F
(R)
15
130
95
65
45
40
16-2
4-14
60
3/8
20
140
105
75
55
51
16-2
4-14
65
3/8
25
150
115
85
65
58
18-2


订货须知:
一、①软密封保温球阀
产品名称与型号②软密封保温球阀口径③软密封保温球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门
软密封保温球阀型号,请按软密封保温球阀
型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的正钢阀门专家为您审核把关。
