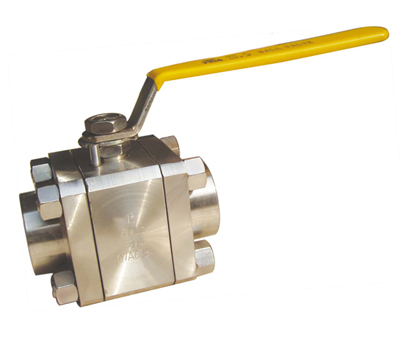

方体锻钢三片式球阀产品简述
方体锻钢三片式球阀主要适用于化工、冶金、石油、制药等行业的各种高压介质输送管道中，适用温度：-196～450℃；驱动方式：手动、气动、电动、液动；公称通径：1/2"～12"；
公称压力：150LB~1500LB；适用介质：水、气、油品、天然气和酸碱腐蚀介质。
注:对焊管加长可根据客户要求定制。
方体锻钢三片式球阀应用范围：
1.设计制造标准：BS5351:MSS SP-118
2.连接端尺寸：承插口尺寸按：ANSI B16.11；JB/T1715
螺纹端尺寸按：ANSI B1.12.1；JB/T7306
对焊端尺寸按：ANSI B16.25；JB/T12224
3.检验和试压按：API598; GB/T13927;JB/T9092
4.材料标准根据：ANSI/ASTM
阀体温压等级：
CIass800,Max1920psig@100度F
CIass1500,Max3600psig@100度F
方体锻钢三片式球阀结构图
方体锻钢三片式球阀主要零部件材料表
|
部件 |
Material |
Q’TY |
|
阀体 |
A105 |
SS316 |
1 |
|
端盖 |
A105 |
SS316 |
1 |
|
球 |
SS410 |
SS316 |
1 |
|
焊管 |
A105 |
SS316 |
2 |
|
螺栓 |
A197B7 |
A193 B8M |
4 |
|
螺母 |
A194 2H |
A194 B8 |
8 |
|
密封垫 |
RPTFE |
2 |
|
阀坐 |
RPTFE |
2 |
|
密封 |
RPTFE |
1 |
|
填料 |
RPTFE |
1 |
|
填料压盖 |
SS304 |
1 |
|
蝶簧 |
SS301 |
2 |
|
阀杆 |
A276 410 |
SS316 |
1 |
|
螺母 |
A194 2H |
A194 B8 |
2 |
|
手柄 |
SS304+PVC |
1 |
|
定位销 |
SS304 |
1 |
订货须知：
一、①方体锻钢三片式球阀产品名称与型号②方体锻钢三片式球阀口径③方体锻钢三片式球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门方体锻钢三片式球阀型号，请按方体锻钢三片式球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
感谢您向我们发出订单我们会在最短时间与您联系!
