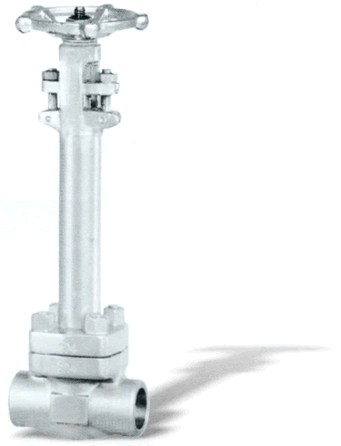

低温闸阀

首页> 低温闸阀
所属系列: 锻钢阀门
名称: 低温闸阀
型号: DZ61Y
检索关键字: 低温闸阀,低温焊接闸阀,低温闸阀厂家
销售电话:021-59965667 59988753 图文传真:021-56467791

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系!




低温闸阀产品特点
低温闸阀主要适用于火力电站各种系统的管路上,切断或接通管路介质。适用介质:水、蒸气等非腐蚀性介质。低温加长杆闸阀与其他阀门产品相比的特点是高温高压,独特的自密封设计,压力越高,密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。

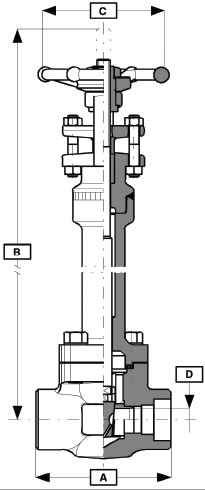

低温闸阀产品结构解剖图

低温闸阀标准材质细表

序号 零件名称 AS to ASTM SSto ASTM
LF2 LF3 F304(L) F316(L)
1 阀体 A350 LF2 A350 LF3 A182 F304(L) A182 F316(L)
2 阀座 A276 420 A276 410 A276 304(L) A276 316(L)
3 闸板 A350 LF2 A350 LF3 A182 F304(L) A182 F316(L)
4 垫片 316夹柔性石墨 316夹PTFE
5 阀盖 A350 LF2 A350 LF3 A182 F304(L) A182 F316(L)
6 螺栓 A193 B7 A193 B7 A193 B8 A193 B8M
7 阀杆 A182 F6 A182 F6 A182 F304(L) A182 F316(L)
8 填料 柔性石墨 PTFE
9 销钉 A276 420 A276 304
10 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
11 填料压套 A276 410 A182 F304(L) A182 F316(L)
12 填料压板 A105 A182 F11 A182 F304(L) A182 F316(L)
13 螺母 A194 2H A194 4 A194 8 A194 8M
14 阀杆螺母 A276 420
15 润滑垫片 A473 431
16 铭牌 SS
17 紧锁螺母 A1942H A1944 A1948 A1948M
18 手轮 A197
适用温度 ≥—40℃ ≥—101℃ ≥—196℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

低温闸阀尺寸(MM)和重量(KG)

NPS 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
L 79 92 111 120 120 140 178
H(开) 330 333 360 407 475 475 551
W 100 100 125 160 160 180 200
重量 螺栓式 5.2 7.1 9.4 13.5 15.0 17.8 28.0
焊接式 4.8 6.4 8.7 12.2 13.4 15.2 26.0

订货须知:
一、①低温闸阀
产品名称与型号②低温闸阀口径③低温闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门
低温闸阀型号,请按低温闸阀
型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的正钢阀门专家为您审核把关。
