Y型高压焊接截止阀

首页> Y型高压焊接截止阀

所属系列：	锻钢阀门
名称：	Y型高压焊接截止阀
型号：	YJ43H YJ43H
检索关键字：	Y型截止阀,Y型高压焊接截止阀

销售电话：021-59965667 59988753 图文传真：021-56467791

感谢您向我们发出订单我们会在最短时间与您联系!

Y型高压焊接截止阀结构特点
“Y”型锻钢阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊二连接。第三种为压力自紧式阀盖，按这种形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。

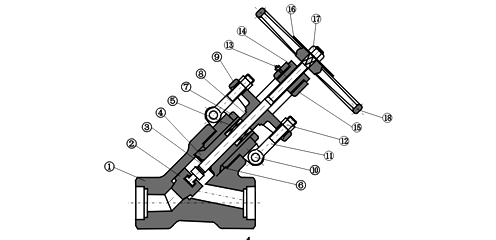

Y型高压焊接截止阀结构解剖图

Y型高压焊接截止阀 900Lb~2500Lb 标准材质明细表

序号	零件名称	CStoASTM	AStoASTM	SStoASTM
序号	零件名称	A105	A182F22	A182F304(L)	A182F316(L)
1	阀体	A105	A182F22	A182F304(L)	A182F316(L)
2	阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
3	阀杆	A182 F6		A182F304(L)	A182F316(L)
4	密封螺母	A105	A182F304	A182F304(L)	A182F316(L)
5	填料	柔性石墨		PTFE
6	密封圈	F182F304L			A182F316(L)
7	提升螺母	A1942H	A1944	A1948	A1948M
8	填料压套	A276 420		A182 F304
9	填料压板	A216WCB		A351CF8
10	销钉	A276420		A182F304
11	活节螺栓	A193 B7	A193B16	A193B8	A1983 B8M
12	螺母	A1942H	A1944	A1948	A1948M
13	油嘴	A105	A182F22	A182F304（L）	A182F316（L）
14	阀杆螺母	A276 F410
15	阀盖	A105	A182F22	A182F304（L）	A182F316（L）
16	铭牌	SS
17	锁紧螺母	A1942H	A1944	A1948	A1948M
18	手轮	A197
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)

NPS		1/2"	3/4"	1"	11/4"	11/2"	2"
L	900Lb-150Lb	140	140	140	178	178	216
L	2500Lb	186	186	186	232	232	279
H(开)		333	333	332	408	406	524
W		125	125	160	160	180	200
重量	900LB-1500LB	11.2	10.5	10.1	21.0	19.6	40.4
重量	2500LB	12.3	11.6	10.8	28.0	26.4	43.8

订货须知：
一、①Y型高压焊接截止阀产品名称与型号②Y型高压焊接截止阀口径③Y型高压焊接截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门Y型高压焊接截止阀型号，请按Y型高压焊接截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
