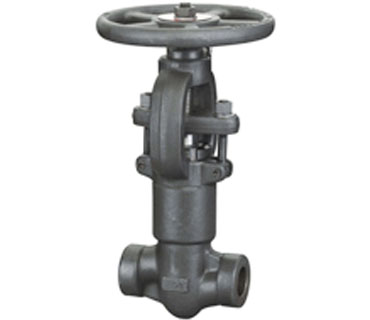

自密封焊接截止阀

首页> 自密封焊接截止阀

所属系列：	锻钢阀门
名称：	自密封焊接截止阀
型号：	J61Y J61H
检索关键字：	焊接截止阀,自密封截止阀

销售电话：021-59965667 59988753 图文传真：021-56467791

感谢您向我们发出订单我们会在最短时间与您联系!

自密封焊接截止阀简述:
正钢生产的自密封焊接截止阀具有结构先进、生产工艺精湛、规格齐全、质量上乘等特点。阀体材料采用A105、LF21、F5、F11、304、304L、316、316L、钼二钛等，口径3/8"-2"(DN10-50)，压力PN1.6-32MPa 150Lb-2500Lb，产品广泛应用于石油、化工、冶金、机械、电力、军工等管道行业，引进装置配套及重点工程建设上，深受用户的依赖和好评。
自密封焊接截止阀设计结构和特征
自密封焊接截止阀的设计与制造符合API602，BS5352和ASME B16.34。
检验与测试按API 598，标记按MSS-SP-25。

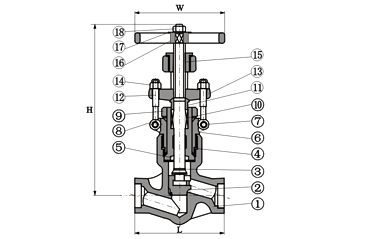

自密封焊接截止阀结构解剖图

900Lb～2500lb

自密封焊接截止阀标准材质明细表

序号

零件名称

CStoASTM

AStoASTM

SStoASTM

A105

A182F22

A182F304

A182F316(L)

1

阀体

A105

A182F22

A182F304(L)

A182F316(L)

2

阀瓣

A276420

A276304

A276304(L)

A276F316(L)

3

阀杆

A182F6

A182F304

A182F304(L)

A182F316(L)

4

密封圈

A182F304L

A182F316L

5

密封螺母

A105

A182F304

A182F304(L)

A182F316L

6

阀盖

A105

A182F22

A182F304(L)

A182F316(L)

7

销钉

A276420

A182F304

8

垫圈

A105

A182F22

A182F304(L)

A182F316(L)

9

提升螺母

A1942H

A1944

A1948

A1948M

10

填料

柔性石墨

ＰＴＦＥ

11

填料压套

A2７6420

A182F304

12

活节螺栓

A193B7

A193B16

A193B8

A193B8M

13

填料压板

A216WCB

A351CF8

14

螺母

A194 2H

A1944

A1948

A1948M

15

阀杆螺母

A276 410

16

手轮

A197

17

锁紧螺母

A1942H

A1944

A1948

A1948M

18

油嘴

铜

适用介质

水、蒸汽、油品等

水、蒸汽、油品等

硝酸、醋酸等

适用温度

—29℃～425℃

—29℃～550℃

—29℃～200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)

NPS

1/2"

3/4"

1"

11/4"

11/2"

2"

L

900Lb-150Lb

140

140

140

178

178

216

2500Lb

186

186

186

232

232

279

H(开)

333

333

333

408

408

524

W

160

160

180

200

250

280

重量

900LB-1500LB

11.2

10.5

10.1

21.0

19.6

40.4

2500LB

12.3

11.6

10.8

28.0

26.4

43.8

订货须知：
一、①自密封焊接截止阀产品名称与型号②自密封焊接截止阀口径③自密封焊接截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门自密封焊接截止阀型号，请按自密封焊接截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
