锻钢加长阀体闸阀概述
锻钢加长阀体闸阀有三种盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。
锻钢加长阀体闸阀参数性能
产品型号：Z11Y/Z61Y
工作压力：800LB-1500LB
连接方式:1—螺纹 ，6—承插焊/对焊
阀门口径：3/8”-2”/DN10-DN50
设计制造：延长阀体阀门符合API602
承插端尺寸:ASME B16.11
螺纹端尺寸：(NPT) ANSI/ASME B1.20.1
主体材料：A105, F5, F11, F22, 304,304L, 316,316L, LF2
阀门的检验与试验：API598
标准:国标GB、JB、HG，日标JIS、JPI，美标:API、ANSI 、ASME
传动方式：手动

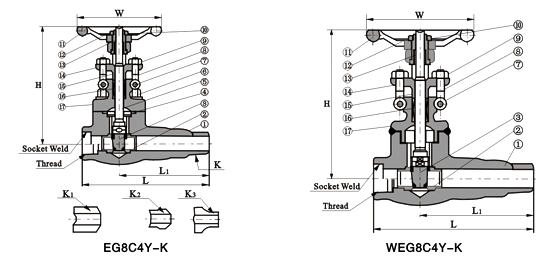

锻钢加长阀体闸阀结构解剖图
锻钢加长阀体闸阀订货号代号说明
| 连接代号 |
K |
K1 |
K2 |
K3 |
| 螺纹焊接端 |
斜面端 |
加强端 |
承插端 |
标准材质细表
| 序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
| A105 |
F22 |
F304(L) |
F316(L) |
| 1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 2 |
阀座 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
| 3 |
闸板 |
A182 410&F430 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
| 4 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
| 5 |
阀杆 |
A182 F6 |
A276 F304 |
A182 F304(L) |
A182 F316(L) |
| 6 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 7 |
销钉 |
A276 420 |
A276 304 |
| 8 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 9 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 10 |
锁紧螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 11 |
手轮 |
A197 |
| 12 |
铭牌 |
SS |
| 13 |
阀杆螺母 |
A276 420 |
| 14 |
填料压板 |
A105 |
A182 F11 |
A182 F316(L) |
| 15 |
填料压套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
| 16 |
填料 |
柔性石墨 |
PTFE |
| 17 |
阀盖 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
|
NPS |
缩径. |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
全径 |
|
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
|
L1 |
10.75 |
10.75 |
10.75 |
120 |
127 |
127 |
152 |
|
L |
147 |
147 |
153.5 |
175.5 |
187 |
187 |
222 |
|
H(开) |
158 |
158 |
169 |
197 |
236 |
246 |
283 |
|
W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
|
重量 |
螺栓式 |
3.1 |
2.9 |
3.4 |
5.5 |
7.8 |
8.3 |
13.4 |
|
焊接式 |
2.8 |
2.6 |
3.1 |
5.1 |
7.4 |
7.6 |
12.1 |
订货须知：
一、①锻钢加长阀体闸阀产品名称与型号②锻钢加长阀体闸阀口径③锻钢加长阀体闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门锻钢加长阀体闸阀型号，请按锻钢加长阀体闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
|
|
感谢您向我们发出订单我们会在最短时间与您联系!
