衬氟闸阀

首页> 衬氟闸阀
所属系列: 闸阀系列
名称: 衬氟闸阀
型号: Z41F46
检索关键字: 衬氟闸阀,衬氟闸阀型号
销售电话:021-59965667 59988753 图文传真:021-56467791

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系!





衬氟闸阀概述

  产品结构彩全新设计,腔内所有零部件均采用聚四氟乙烯衬里结构,闸板采用带杆机构,解决了普通暗杆闸阀颗粒,纤维状介质沉积在螺杆槽内而引起的操作不便或卡死等现象,阀门安装位置不受任何限制。与普通杆闸阀相比,本系列产品具有以下特点:

  A 产品连接件少,整体钢性好。
  B 截流速度快。
  C 开度限位机构方便,灵活,精确。
  D 体形小巧,外形美观。
  E 操作简单,省力,维修方便。
  F 流体阻力小,密封面受介质的冲蚀小。
  G 介质流向不爱限制,不扰流,不降低压力。

  本产品选材,检验等严格按照YFM企标,GB12234-89,GB139727-92等的标准,结构长度和法兰连接分别按照GB12221,ANSI B16.10,GB9113,JB/T79,ANSI B16.5的标准规定。

  适用介质:硫酸,氢氟酸,磷酸,氯气,强碱,王水等具有强腐蚀性的介质。

  适用温度:-80~200℃。

  驱动装置:手动,电动,气动 。

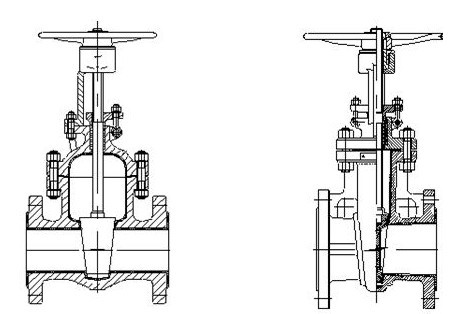

衬氟闸阀结构图

衬氟闸阀主要材料

名称 材料 碳素钢 合金钢 不锈耐酸钢
阀体 阀盖 铸钢WCB 铬钼铸钢ZG1CrMo 铬镍钛铸钢ZG1Cr18Ni9Ti
填料涵 填料压盖 铸钢WCB 铬钼铸钢ZG1CrMo 铬镍钛铸钢ZG1Cr18Ni9Ti
阀板 铸钢WCB 铬钼铸钢ZG1CrMo 铬镍钛铸钢ZG1Cr18Ni9Ti
阀杆 铬不锈钢2Cr14 铬钼铸钢ZG1CrMo 铬镍钛钢1Cr18Ni9Ti
阀杆螺母 锡青铜Sn-Cu
手轮 球墨铸铁QT400-15
衬氟闸阀外形连接尺寸请参数:正钢网址http://shzgfm.w180.mc-test.com/764.html


订货须知:
一、①衬氟闸阀
产品名称与型号②衬氟闸阀口径③衬氟闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门
衬氟闸阀型号,请按衬氟闸阀
型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的正钢阀门专家为您审核把关。
