气动开关型闸阀概述
新系列气动活塞式闸阀以下简称闸阀),由于具有优良的切断性能,故在工业领域得到广泛应用。公称压力有1.6、6.4MPa,口径由40至600mm,温度范围为-196℃至500℃。
气动开关型闸阀特点
- 闸阀的执行机构具有正、反两种作用功能,故阀的开、关方式有气开、气关两种作用方式。 闸阀采用金属接触式独特结构、动作可靠,具有极高的切断性能,比常规的切断阀优越。允许泄漏量达到10-8×KV。 使用范围广,温度可由-196℃至500℃,口径小至40mm,大至600mm. 阀座有平行、60°V型切口和90°V型切口三种,适应不同使用场合需要。
- 阀体可用夹套形式保温,用以介质冷却后易堵塞,凝结或结焦场合使用。
气动开关型闸阀选用材料
- 阀体、阀盖:ZG230-450 阀板:1Cr18Ni9Ti堆焊司太莱合金 阀杆:1Cr18Ni9Ti 闸板:1Cr18Ni9Ti堆焊司太莱合金 气缸:无缝钢管 活塞:铸铝合金 密封圈:耐油O型橡胶
- 垫料:聚四氟乙烯,柔性石墨
气动开关型闸阀主要技术参数
公称通径DN(mm) |
40 |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
额定流量系数KV |
170 |
270 |
510 |
940 |
1400 |
2200 |
3500 |
8500 |
9600 |
13000 |
17000 |
55000 |
27000 |
38000 |
公称压力PN(MPa) |
1.6 6.4 |
活塞直径D(mm) |
120 |
160 |
280 |
360 |
420 |
540 |
操作压力P(MPa) |
0.3~0.5 |
介质温度t(℃) |
标准:-20~250 高温:250~500 低温:-196~-20 |
允许泄漏量 |
10-8×KV |
流量特性 |
近似直线 |
动作方式 |
继续、连续(配阀门定位器) |
气动开关型闸阀允许压差
DN(mm)P(MPa)D(m) |
40 |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
120 |
0.3 |
1.95 |
1.18 |
|
|
|
|
|
|
|
|
|
|
|
|
|
0.4 |
3.08 |
2.03 |
|
|
|
|
|
|
|
|
|
|
|
|
|
0.5 |
1.06 |
2.88 |
|
|
|
|
|
|
|
|
|
|
|
|
160 |
0.3 |
|
|
1.35 |
0.93 |
0.63 |
|
|
|
|
|
|
|
|
|
|
0.4 |
|
|
2.04 |
1.46 |
0.99 |
|
|
|
|
|
|
|
|
|
|
0.5 |
|
|
2.04 |
1.99 |
1.35 |
|
|
|
|
|
|
|
|
|
280 |
0.3 |
|
|
|
|
|
1.65 |
1.02 |
0.67 |
|
|
|
|
|
|
|
0.4 |
|
|
|
|
|
2.04 |
1.50 |
1.00 |
|
|
|
|
|
|
|
0.5 |
|
|
|
|
|
2.04 |
1.96 |
1.14 |
|
|
|
|
|
|
360 |
0.3 |
|
|
|
|
|
|
|
|
0.77 |
0.57 |
|
|
|
|
|
0.4 |
|
|
|
|
|
|
|
|
1.13 |
0.87 |
|
|
|
|
|
0.5 |
|
|
|
|
|
|
|
|
1.20 |
0.92 |
|
|
|
|
420 |
0.3 |
|
|
|
|
|
|
|
|
|
|
0.65 |
0.50 |
|
|
|
0.4 |
|
|
|
|
|
|
|
|
|
|
0.97 |
0.75 |
|
|
|
0.5 |
|
|
|
|
|
|
|
|
|
|
1.29 |
1.00 |
|
|
540 |
0.3 |
|
|
|
|
|
|
|
|
|
|
|
|
0.74 |
0.49 |
|
0.4 |
|
|
|
|
|
|
|
|
|
|
|
|
1.09 |
0.74 |
|
0.5 |
|
|
|
|
|
|
|
|
|
|
|
|
1.44 |
0.98 |

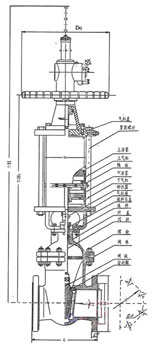

气动开关型闸阀结构图
PN1.6MPa 气动开关型闸阀主要连接尺寸和外形尺寸
DN |
D |
D1 |
D2 |
b |
f |
L |
H |
Ds |
D0 |
Z-d |
气源接头 |
重量Kg |
50 |
160 |
125 |
100 |
16 |
3 |
250 |
865 |
160 |
250 |
4-18 |
M12×1.25 |
42 |
80 |
195 |
160 |
135 |
20 |
3 |
280 |
1100 |
160 |
300 |
8-18 |
54 |
100 |
215 |
180 |
155 |
20 |
3 |
300 |
1200 |
160 |
350 |
8-18 |
100 |
150 |
280 |
240 |
210 |
24 |
3 |
350 |
1380 |
219 |
400 |
8-23 |
135 |
200 |
335 |
295 |
265 |
26 |
3 |
400 |
1580 |
273 |
400 |
12-23 |
270 |
250 |
405 |
355 |
320 |
30 |
3 |
450 |
1710 |
273 |
400 |
12-25 |
M20×1.5 |
350 |
300 |
460 |
410 |
375 |
30 |
4 |
500 |
1880 |
325 |
500 |
12-25 |
480 |
350 |
520 |
470 |
435 |
34 |
4 |
550 |
2180 |
426 |
500 |
16-25 |
570 |
400 |
580 |
525 |
485 |
36 |
4 |
600 |
2325 |
459 |
550 |
16-30 |
900 |
450 |
640 |
585 |
545 |
40 |
4 |
650 |
2570 |
500 |
550 |
20-30 |
1560 |
500 |
705 |
650 |
608 |
44 |
4 |
700 |
2800 |
600 |
600 |
20-34 |
M24×1.5 |
1820 |
600 |
840 |
770 |
718 |
48 |
5 |
800 |
3010 |
600 |
600 |
20-41 |
M27×1.5 |
2850 |
PN2.5MPa 气动开关型闸阀主要连接尺寸和外形尺寸
DN |
D |
D1 |
D2 |
b |
f |
L |
H |
Ds |
D0 |
Z-d |
气源接头 |
重量Kg |
50 |
160 |
125 |
100 |
20 |
3 |
250 |
865 |
160 |
250 |
4-18 |
M12×1.25 |
42 |
80 |
195 |
160 |
135 |
22 |
3 |
280 |
1100 |
160 |
300 |
8-18 |
54 |
100 |
230 |
190 |
160 |
24 |
3 |
300 |
1200 |
160 |
350 |
8-23 |
105 |
150 |
300 |
250 |
218 |
30 |
3 |
350 |
1380 |
219 |
400 |
8-25 |
190 |
200 |
360 |
310 |
278 |
34 |
3 |
400 |
1580 |
273 |
400 |
12-25 |
280 |
250 |
425 |
370 |
332 |
36 |
3 |
450 |
1710 |
273 |
400 |
12-30 |
M20×1.5 |
405 |
300 |
485 |
430 |
390 |
40 |
4 |
500 |
1880 |
325 |
500 |
16-30 |
535 |
350 |
550 |
490 |
448 |
44 |
4 |
550 |
2180 |
426 |
500 |
16-34 |
720 |
400 |
610 |
550 |
405 |
48 |
4 |
600 |
2325 |
459 |
550 |
16-34 |
1200 |
450 |
660 |
600 |
555 |
50 |
4 |
650 |
2570 |
500 |
550 |
20-34 |
1910 |
500 |
730 |
660 |
610 |
52 |
4 |
700 |
2800 |
650 |
600 |
20-41 |
M24×1.5 |
2250 |
600 |
840 |
770 |
718 |
56 |
5 |
800 |
3010 |
730 |
600 |
20-41 |
M27×1.5 |
3100 |
PN4.0MPa 气动开关型闸阀主要连接尺寸和外形尺寸
DN |
D |
D1 |
D2 |
b |
f |
L |
H |
Ds |
D0 |
Z-d |
气源接头 |
重量Kg |
50 |
160 |
125 |
100 |
20 |
3 |
250 |
890 |
160 |
300 |
4-18 |
M12×1.25 |
62 |
80 |
195 |
160 |
135 |
22 |
3 |
310 |
1150 |
219 |
350 |
8-18 |
130 |
100 |
230 |
190 |
160 |
24 |
3 |
350 |
1300 |
273 |
400 |
8-23 |
155 |
150 |
300 |
250 |
218 |
30 |
3 |
450 |
1450 |
273 |
400 |
8-25 |
240 |
200 |
375 |
320 |
282 |
38 |
3 |
550 |
1660 |
325 |
500 |
12-30 |
M20×1.5 |
280 |
250 |
445 |
385 |
345 |
42 |
3 |
650 |
1860 |
325 |
500 |
12-34 |
305 |
300 |
510 |
450 |
408 |
46 |
4 |
750 |
2010 |
426 |
500 |
16-34 |
580 |
350 |
570 |
510 |
465 |
52 |
4 |
850 |
2350 |
459 |
550 |
16-34 |
770 |
400 |
655 |
585 |
535 |
58 |
4 |
950 |
2530 |
600 |
550 |
16-41 |
1260 |
450 |
680 |
610 |
560 |
60 |
4 |
1050 |
2780 |
650 |
600 |
20-41 |
M24×1.5 |
1680 |
500 |
755 |
670 |
612 |
62 |
4 |
1150 |
3100 |
730 |
600 |
20-48 |
M27×1.5 |
2150 |
PN6.4MPa 气动开关型闸阀主要连接尺寸和外形尺寸
DN |
D |
D1 |
D2 |
b |
f |
L |
H |
Ds |
D0 |
Z-d |
气源接头 |
重量Kg |
50 |
175 |
135 |
105 |
26 |
3 |
250 |
865 |
160 |
250 |
4-23 |
M12×1.25 |
85 |
80 |
210 |
170 |
140 |
30 |
3 |
310 |
1170 |
300 |
300 |
8-23 |
125 |
100 |
250 |
200 |
168 |
32 |
3 |
350 |
1280 |
350 |
350 |
8-25 |
178 |
150 |
340 |
280 |
240 |
38 |
3 |
450 |
1470 |
400 |
400 |
8-34 |
305 |
200 |
405 |
345 |
300 |
44 |
3 |
550 |
1650 |
400 |
400 |
12-34 |
M20×1.5 |
410 |
250 |
470 |
400 |
350 |
48 |
3 |
650 |
1810 |
400 |
400 |
12-41 |
690 |
300 |
530 |
460 |
412 |
54 |
4 |
750 |
1960 |
500 |
500 |
16-41 |
770 |
350 |
595 |
525 |
475 |
60 |
4 |
850 |
2240 |
500 |
500 |
16-41 |
980 |
400 |
670 |
585 |
525 |
66 |
4 |
930 |
2450 |
550 |
550 |
16-48 |
M24×1.5 |
1970 |
七、气动开关型闸阀安装使用及维修保养注意事项
1、阀在安装前应仔细核对型号是否与使用要求符合。
2、本阀可安装在任何工作位置,但应考虑检修和操作的方便。
3、阀在安装前应对阀体进行密封性试验;阀在安装前还应进行三次以上的空载启闭试验,气动闸阀的闸板开关应灵活,各种轴件不得有卡阻现象。
4、安装过程中应清除孔内、密封面及接合面的污垢,检查连接螺栓是否均匀拧紧。
5、安装完毕要进行密封试验及气动和手动操作试验。同时检查回讯器在阀门全开或全关状态下能否正确发讯。
6、本阀在使用中,要求将闸板全开全关,不允许将闸阀打开一部分作为调节流量的节流阀使用。否则,在介质流速的冲刷下使密封面损坏。
7、阀在使用过程中,应定期(18个月)在气缸内壁加注少量润滑油。
8、阀在使用期间,应视其动作频繁程度进行定期检查和维护。
9、气动-手动转换装置上的转换手柄在手动的位置,绝对不允许进行气动操作。
订货须知:
一、①气动开关型闸阀产品名称与型号②气动开关型闸阀口径③气动开关型闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门气动开关型闸阀型号,请按气动开关型闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的正钢阀门专家为您审核把关。
