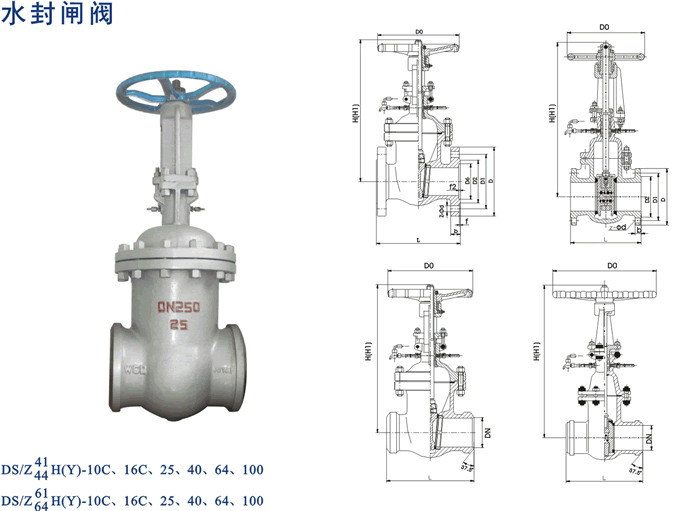

对焊水封闸阀

　　相关型号：DS/Z64H,Z61H-10C,Z61H-100C,Z61H-25C,Z61H-32C,Z61H-64C

主要结构特点及用途：
Chief strucure features and usages：

1. 本产品的阀盖填料室具有水密封结构，当接口通人压力为061MP的水时，可使系统与大气隔离，保证系统具有良好的气密性
2. S/Z型系列采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠。
3. 产品结构简单、紧凑合理、检修方便、使用寿命长
4. 在管路上作启闭装置用，必须处于全开或全闭状态，不得用于调节流量
5. 阀们连接方式有法兰和焊接两种，驱动方式为手动和电动
6. S系列水封阀门适用于公称压力100MPa，工作温度425℃，工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统


   主要性能规范：
   Chief property and specificatio：

   公称压力PN(MPa)Nominal pressure	公称压力PN(MPa)Nominal pressure
   壳体强度试验(MPa)Shell strength test	1.0	1.6	2.5	4.0	6.4	10.0
   密封试验(MPa)Seal test	1.5	2.4	3.8	6.0	9.6	15.0
   上密封试验(MPa)Back seal test	1.1	1.8	2.8	4.4	7.0	11.0
   气密封试验Leak-proofness test	1.1	1.8	2.8	4.4	7.0	11.0
   使用范围Applicable
   产品类型Produect classification	适用温度℃Working remperature			适用介质Suitable medium
   碳钢型(C)Carbon steel	≤425			水、蒸汽、油品、非腐蚀性气体Water.steam.oil goods.non-corrosive gas
   合金型(I)Alloy steel	≤540
   主要零件材料Material for main parts
   产品类型Product type	零件名称Part name
   	阀体、阀盖、支架Body.bonnet.yoke	阀杆stem	闸板、阀瓣、密封面Walge gate disc seal face	阀座密封面Seatring seal face	阀杆螺母Yoke nut	填料Packing
   碳钢型(C)Carbon steel	WCB	1Cr13或2Cr13	Cr13型不锈钢或硬质合金Sainless steel or carbide alloy	不锈钢Stainless steel	铝青铜Al bronze	柔性石墨Flexible graphite
   合金钢(I)Alloy steel	WCB Cr5Mol	20Cr1Mo1VA	钴基合金Co-based alloy	硬质合金Carbide alloy	铝青铜Al bronze	柔性石墨Flexible graphite

   主要尺寸及重量：
   Main dimensions and weight：

   DS/Z64H- 16C、25
   公称通径DN(mm) Nominal diameter	L	α	H	Do	PN1.6(MPa)			PN2.5(MPa)
   					D	D1	重量(kg) Weight	D	D1	重量(kg) Weight
   50	250	37°30′	334	250	58	50	19	64	49	23
   65	270	37°30′	439	250	75	65	32	82	67	35
   80	280	37°30′	495	300	91	79	34	95	77	37
   100	300	37°30′	575	350	110	97	44	117	101	49
   125	325	37°30′	587	350	136	121	75	144	126	78
   150	350	37°30′	607	350	163	146	82	172	158	105
   200	400	37°30′	740	400	223	202	158	223	202	160
   250	450	37°30′	863	400	278	254	184	278	254	188
   300	500	37°30′	990	400	330	305	245	330	305	249
   350	550	37°30′	1137	500	382	352	492	382	352	497
   400	600	37°30′	1523	500	432	399	588	432	399	592
   450	650	37°30′	1618	600	485	451	683	485	451	688
   500	700	37°30′	1657	600	535	501	846	535	499	853
   600	800	37°30′	1746	700	636	601	1013	636	599	1020
   注：PN1.6(16)阀门允许作为PN1.0(10)压力级选用 Annotation:PN1.6(16) valve is permit be used as PN1.0(10).




   公称通径DN(mm) Nominal diameter	L	D	D1	D2	D6	f	b	f2	z-d	手动Manuall			电动Electrically
   										H	Do	重量(kg) Weight	H	电动装置 electric device	重量(kg) Weight
   DS/Z40H-64       DS/Z940H-64
   50	250	175	135	105	88	3	26	4	4-23	237	300	30	622	DZW10	58
   65	280	200	160	130	110	3	28	4	8-23	441	300	41	714	DZW15	69
   80	310	210	170	140	121	3	30	4	8-23	496	350	45	765	DZW20I	73
   100	350	250	200	168	150	3	32	4.5	8-25	578	400	62	840	DZW20I	90
   125	400	295	240	202	176	3	36	4.5	8-30	588	400	97	852	DZW30	124
   150	450	340	280	240	204	3	38	4.5	8-34	610	450	115	875	DZW30	142
   200	550	405	345	300	260	3	44	4.5	12-34	744	550	172	1195	DZW45	270
   250	650	470	400	352	313	3	48	4.5	16-41	867	650	211	1225	DZW60	317
   300	750	530	460	412	364	4	54	4.5	16-41	996	750	271	1393	DZW90O	399
   350	850	595	525	475	422	4	60	5	16-41	1142	850	518	1507	DZW120I	647
   400	950	670	585	525	474	4	66	5	16-48	1537	900	633	2075	DZW180	882
   DS/Z40H-100      DS/Z940H-100
   50	250	195	145	112	88	3	28	4	4-25	337	300	34	622	DZW10	62
   65	280	220	170	138	110	3	32	4	8-25	441	300	46	714	DZW15	74
   80	310	230	180	148	121	3	34	4	8-25	496	350	50	765	DZW20I	78
   100	350	265	210	172	150	3	38	4.5	8-30	578	400	67	840	DZW30I	95
   125	400	310	250	210	176	3	42	4.5	8-34	588	400	102	852	DZW30	129
   150	450	350	290	250	204	3	46	4.5	12-34	610	450	121	875	DZW45	221
   200	550	430	360	312	260	3	54	4.5	12-41	744	550	178	1195	DZW60	235
   250	650	500	430	382	313	3	60	4.5	12-41	867	650	217	1225	DZW90I	345
   300	750	585	500	442	364	4	70	4.5	16-48	996	750	278	1393	DZW120I	409
   350	850	655	560	498	422	4	76	5	16-54	1142	850	524	1507	DZW180	773
   400	950	715	620	558	474	4	80	5	16-54	1537	950	640	2075	DZW250	892





   订货须知：
   一、①对焊水封闸阀产品名称与型号②对焊水封闸阀口径③对焊水封闸阀是否带附件以便我们的为您正确选型。
   二、若已经由设计单位选定正钢阀门对焊水封闸阀型号，请按对焊水封闸阀型号直接向我司销售部订购。
   三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
