所属系列: 闸阀系列

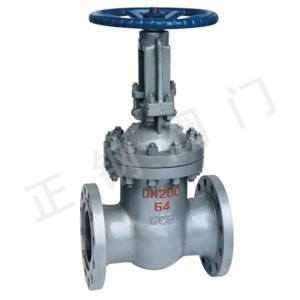

名称: 国标法兰闸阀
型号: Z41H,Z41Y
检索关键字: 国标蒸汽法兰闸阀
销售电话:021-59965667 59988753 图文传真:021-56467791

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系!





【国标法兰闸阀概述

国标法兰闸阀具有流体阻力小,适用的压力、温度范围大等特点,是一种最常用的截断阀,用于截断或接通管路中的介质。

国标法兰闸阀产品特点

①符合标准的要求,密封可靠,性能优良。
②阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
③采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。
④可采用多种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
⑤开发了PN1.0MPa的低压碳钢闸阀,可替代铁制闸阀,有效地解决了铸铁闸阀壳体易冻裂、闸板易脱落、阀桿易锈蚀,密封性能不可靠等问题。
⑥开发了PN1.0MPa的低压不锈钢系列闸阀,能适用于各种腐蚀性介质工况,降低成本,节约材料。

【国标法兰闸阀应用范围

国标法兰闸阀适用于公称压力PN1.0~16.0MPa,工作温度-29~425℃(碳钢)及-40~200℃(不锈钢)的名种管路上,用于截断或接通管路中的介质。通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质,驱动方式有手动、伞齿轮传动及电动。

国标法兰闸阀标准规范

设计与制造 结构长度 压力-温度等级 连接法兰 试验与检验
GB12234 GB1221 GB9131、
JB/T74、
HGJ67
JB/T74~90、
GB9112~9131、
HGJ44~76
JB/T9092

【国标法兰闸阀型号、材料及主要参数






阀体、阀盖、闸板 WCB ZG1Cr18Ni9Ti CF8
(304)
CF3
(304L)
ZG1Cr18Ni12Mo2Ti CF8M
(316)
密封面 Cr13或
硬质
合金
本体(W)或硬质合金(Y)
阀桿及内件 2Cr13 1Cr18Ni9Ti 0Cr19Ni9
(304)
00Cr19Ni11
(304L)
1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2
(316)
填料 柔性石墨
垫片 不锈钢缠绕垫片
适用工况 适用介质 水、
蒸汽、
油品等
硝酸等腐蚀性介质 强氧化性介质 醋酸等腐蚀性介质
适用温度 -29~425℃ -40~500℃

国标法兰闸阀系列主要尺寸参数



公称压力
PN
(MPa)
公称通径
DN
(mm)
尺寸(mm) 重量(kg)
L D D1 D2 b Z-φd W H
ZA40 ZA540 ZA940 ZA40 ZA540 ZA940
1.0 25 127 115 85 65 14 4-14 100 200 - 330 6 - 31
32 140 135 100 78 16 4-18 120 235 - 375 8 - 33
40 165 145 110 85 16 4-18 140 285 - 435 12 - 37
50 178 160 125 100 16 4-18 180 390 - 610 17 - 43
65 190 180 145 120 18 4-18 180 435 - 655 22 - 63
80 203 195 160 135 20 4-18 200 515 - 680 32 - 81
100 229 215 180 155 20 8-18 200 595 - 750 42 - 90
125 254 245 210 185 22 8-18 250 725 - 820 54 - 104
150 267 280 240 210 22 8-23 250 780 - 900 72 - 123
200 292 335 295 265 24 8-23 300 975 1010 1060 110 140 166
250 330 390 350 320 26 12-23 300 1150 1190 1250 160 195 212
300 356 440 400 368 26 12-23 350 1380 1420 1500 230 260 292
350 381 500 460 428 26 16-23 350 1540 1580 1750 350 395 440
400 406 565 515 482 26 16-25 400 1740 1780 1950 450 505 575
450 432 615 565 532 28 20-25 400 1950 1990 2150 550 600 680
500 457 670 620 585 28 20-25 500 2180 2220 2350 640 700 780
600 508 780 725 685 28 20-30 600 2560 2600 2710 890 950 1030
1.6 25 127 115 85 65 14 4-14 120 200 - 330 7 - 31
32 140 135 100 78 16 4-18 140 235 - 375 9 - 33
40 165 145 110 85 16 4-18 180 285 - 435 13 - 38
50 178 160 125 100 16 4-18 180 390 - 610 19 - 45
65 190 180 145 120 18 4-18 200 435 - 655 24 - 65
80 203 195 160 135 20 8-18 200 515 - 680 36 - 85
100 229 215 180 155 20 8-18 250 595 - 750 46 - 95
125 254 245 210 185 22 8-18 250 725 - 820 65 - 115
150 267 280 240 210 24 8-23 300 780 - 900 82 - 135
200 292 335 295 265 26 12-23 300 975 1010 1060 126 155 182
250 330 405 355 320 30 12-25 350 1150 1190 1250 178 213 230
300 356 460 410 375 30 12-25 400 1380 1420 1500 258 290 320
350 381 520 470 435 34 16-25 400 1540 1580 1750 385 430 470
400 406 580 525 485 36 16-30 500 1740 1780 1950 485 540 610
450 432 640 585 545 40 20-30 500 1950 1990 2150 580 640 710
500 457 705 650 608 44 20-34 600 2180 2220 2350 680 740 820
600 508 840 770 718 48 20-41 650 2560 2600 2710 940 1000 1080

中高压国标法兰闸阀系列尺寸参数

公称压力
PN
(MPa)
公称通径
DN
(mm)
尺寸(mm) 重量(kg)
L LJ D D1 D2 D6 b Z-φd W H
ZA40 ZA540 ZA940 ZA40 ZA540 ZA940
2.5 25 127 137 115 85 65 - 16 4-14 120 200 - 340 8 - 33
32 140 150 135 100 78 - 18 4-18 140 235 - 380 11 - 38
40 165 175 145 110 85 - 18 4-18 180 285 - 440 15 - 45
50 178 188 160 125 100 - 20 4-18 180 390 - 620 24 - 65
65 190 202 180 145 120 - 22 8-18 200 435 - 670 28 - 75
80 203 215 195 160 135 - 22 8-18 250 515 - 695 43 - 95
100 229 245 230 190 160 - 24 8-23 250 595 - 765 52 - 105
125 254 270 270 220 188 - 28 8-25 300 725 - 835 76 - 130
150 267 283 300 250 218 - 30 8-25 300 780 - 950 98 - 190
200 292 310 360 310 278 - 34 12-25 350 975 1010 1120 170 210 270
250 330 348 425 370 332 - 36 12-30 400 1150 1190 1320 230 280 320
300 356 374 485 430 390 - 40 16-30 400 1390 1430 1520 340 390 450
350 381 399 550 490 448 - 44 16-34 500 1545 1585 1770 470 520 630
400 406 424 610 550 505 - 48 16-34 600 1755 1795 1980 650 710 770
450 432 450 660 600 555 - 50 20-34 600 1960 2000 2200 750 840 980
500 457 - 730 660 610 - 52 20-41 650 2195 2235 2400 910 980 1240
600 508 - 840 770 718 - 56 20-41 650 2580 2620 2750 1250 1330 1500
4.0 25 165 175 115 85 65 58 16 4-14 140 215 - 370 9 - 38
32 178 188 135 100 78 66 18 4-18 180 255 - 420 12 - 42
40 190 200 145 110 85 76 18 4-18 200 320 - 480 16 - 55
50 216 226 160 125 100 88 20 4-18 200 425 - 650 26 - 69
65 241 253 180 145 120 110 22 8-18 250 460 - 700 34 - 80
80 283 295 195 160 135 121 22 8-18 300 540 - 740 47 - 100
100 305 321 230 190 160 150 24 8-23 300 630 - 795 73 - 110
125 381 397 270 220 188 176 28 8-25 350 760 - 850 110 - 145
150 403 419 300 250 218 204 30 8-25 350 825 - 990 130 - 200
200 419 437 375 320 282 260 38 12-30 400 1020 1055 1150 210 250 295
250 457 475 445 385 345 313 42 12-34 450 1200 1240 1350 280 340 390
300 502 520 510 450 408 364 46 16-34 500 1425 1465 1560 400 450 570
6.3(6.4) 25 165 178 135 100 78 58 22 4-18 180 215 - 400 10 - 42
32 178 191 150 110 82 66 24 4-23 180 270 - 460 14 - 50
40 190 203 165 125 95 76 24 4-23 200 345 - 520 20 - 62
50 216 232 175 135 105 88 26 4-23 200 470 - 680 30 - 75
65 241 257 200 160 130 110 28 8-23 250 520 - 750 40 - 90
80 283 299 210 170 140 121 30 8-23 300 570 - 820 55 - 110
100 305 321 250 200 168 150 32 8-25 300 700 - 870 80 - 140
125 381 397 295 240 202 176 36 8-30 350 780 - 950 120 - 200
150 403 419 340 280 240 204 38 8-34 350 850 - 1100 165 - 250
200 419 435 405 345 300 260 44 12-34 400 1035 1085 1270 250 295 420
10.0 25 216 229 135 100 78 58 24 4-18 180 215 - 420 16 - 52
32 229 242 150 110 82 66 24 4-23 180 270 - 480 25 - 62
40 241 254 165 125 95 76 26 4-23 200 345 - 550 30 - 74
50 292 308 195 145 112 88 28 4-25 250 470 - 680 42 - 82
65 330 346 220 170 138 110 32 8-25 250 520 - 750 55 - 97
80 356 372 230 180 148 121 34 8-25 300 570 - 820 70 - 120
100 432 448 265 210 172 150 38 8-30 300 700 - 870 120 - 155
125 508 524 310 250 210 176 42 8-34 350 780 - 950 180 - 250
150 559 575 350 290 250 204 46 12-34 400 850 890 1100 250 290 340

注:①表中法兰连接尺寸为JB/T74~90系列2尺寸(等同于原机标JB74~90-59尺寸)。
   ②LJ为环连接面法兰闸阀的结构长度。
   ③H开表示闸阀全开启时包括驱动机构在内的高度尺寸。

产品承诺:
正钢阀门一贯奉行诚信为企业的灵魂。本着提供高品质产品,竭诚为用户服务的宗旨的经营原则,公司以满足顾客需要为宗旨,愿意通过自己的努力共同促进双方的合作,为顾客提供优质的产品和优良的服务,正钢实行公开服务承诺。
1.正钢所提供的产品从供货之日起,在正常使用情况下,质保期为12-24个月,在质保期内,一律实行:保质、保量、包修、包换等。同时还提供终身免费咨询服务。
2.用户在运输、装卸、储存、擅自拆卸产品或养护不当、自然灾害等原因造成产品损坏、使用不当或在保修期外,本公司对产品实行终身技术服务,只收取配件的成本费。
3.用户如发现产品质量问题或服务抱怨,正钢收到用户函电后,根据路程的远近距离,本市城区2小时到达现场,外区域遇重大问题保证在24小时赶到现场并及时给予答复解决,确保用户达到满意。
4.公司承诺质保期满后以最合理优惠价格快速地提供保养服务,并应买方要求派技术人员赴买方现场进行技术服务。
5.公司货源充足,品种齐全,配件丰富,应急预案和措施严密,可以及时解决用户临时性的紧急需求。
6.产品使用过程中,用户对产品质量、使用性能、改进意见或其他建设性建议等方面的反馈,正钢会积极采纳并改进,以便进一步提高产品质量,更好地回报用户。
订货说明:
1.产品选型:如有指定型号标准,请直播销售热线咨询价格,了解详情!
2.技术支持:如没有指定产品型号规格,请把工况要求、设计图纸、技术规范,发送传真或邮件至本公司。
3.参数说明:请提供通径(DN),公称压力(Mpa),温度(℃),连接方式(螺纹、法兰、对夹等),驱动方式。
4.驱动方式:手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN等。
6.报价确认:本公司提供报价清单及技术标准说明至客户确认,在双方技术各方面确认后再拟定合同。
7.质量标准:质量要求、质量标准、供方对质量负责的条件按国家有关质量标准。
