A42弹簧全启式安全阀
【弹簧全启式安全阀产品用途】
A42弹簧全启式安全阀采用全封闭阀盖和阀帽结构，安全阀开启排放时，介质不会向外界泄漏，而全部通过排泄管排掉，又可防止灰尘等杂质进入阀内，适用于温度不高于300度的气体和需要大排量的液体介质。
【弹簧全启式安全阀执行的标准】
设计规范：GB/T 12243
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：GB/T 12242
产品标识：GB/T 12220
供货规范：JB/T 7928
弹簧全启式安全阀特点
1.全启式结构，排量大
2.阀瓣处设有反冲盘部件
3.平面结构的阀瓣和阀座易于维修和重新加工
4.整定压力偏差小，可达±3%
5.选用优质的弹簧钢，保证弹簧的寿命和稳定性

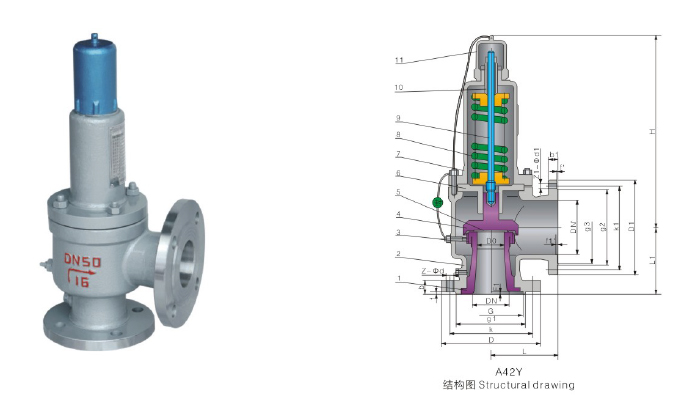

【弹簧全启式安全阀结构尺寸图】
| 公称压力 |
公称通径 |
do |
DN' |
L |
L1 |
≈H |
| 1.6MPa |
20 |
15 |
25 |
110 |
95 |
378 |
| 25 |
16 |
32 |
110 |
95 |
378 |
| 32 |
20 |
40 |
115 |
100 |
378 |
| 40 |
25 |
50 |
120 |
110 |
406 |
| 50 |
32 |
65 |
135 |
120 |
450 |
| 65 |
40 |
80 |
160 |
140 |
520 |
| 80 |
50 |
100 |
170 |
135 |
525 |
| 100 |
65 |
125 |
195 |
175 |
690 |
| 125 |
80 |
150 |
210 |
190 |
780 |
| 150 |
100 |
175 |
255 |
230 |
838 |
| 200 |
125 |
250 |
300 |
260 |
992 |
| 250 |
150 |
300 |
350 |
320 |
1266 |
| 300 |
220 |
400 |
370 |
350 |
1283 |
| 350 |
250 |
500 |
500 |
450 |
1520 |
| 400 |
280 |
500 |
500 |
450 |
1530 |
| 2.5MPa |
20 |
15 |
25 |
110 |
95 |
378 |
| 25 |
16 |
32 |
110 |
95 |
378 |
| 32 |
20 |
40 |
115 |
100 |
378 |
| 40 |
25 |
50 |
120 |
110 |
406 |
| 50 |
32 |
65 |
135 |
120 |
450 |
| 65 |
40 |
80 |
160 |
140 |
520 |
| 80 |
50 |
100 |
170 |
135 |
525 |
| 100 |
65 |
125 |
195 |
175 |
690 |
| 125 |
80 |
150 |
210 |
190 |
780 |
| 150 |
100 |
175 |
255 |
230 |
838 |
| 200 |
125 |
250 |
300 |
260 |
992 |
| 250 |
150 |
300 |
350 |
320 |
1266 |
| 300 |
220 |
400 |
370 |
350 |
1283 |
| 4.0MPa |
20 |
15 |
25 |
110 |
95 |
378 |
| 25 |
16 |
32 |
110 |
95 |
378 |
| 32 |
20 |
40 |
115 |
100 |
378 |
| 40 |
25 |
50 |
120 |
110 |
406 |
|
50 |
32 |
65 |
135 |
120 |
450 |
| 65 |
40 |
80 |
160 |
140 |
520 |
| 80 |
50 |
100 |
170 |
135 |
525 |
| 100 |
65 |
125 |
195 |
175 |
690 |
| 125 |
80 |
150 |
210 |
190 |
780 |
| 150 |
100 |
175 |
255 |
230 |
838 |
| 200 |
125 |
250 |
300 |
260 |
992 |
| 250 |
150 |
300 |
350 |
320 |
1266 |
| 6.4MPa |
20 |
10 |
25 |
96 |
85 |
264 |
| 25 |
16 |
32 |
110 |
100 |
277 |
| 32 |
20 |
40 |
130 |
110 |
289 |
| 40 |
25 |
50 |
130 |
120 |
319 |
| 50 |
32 |
65 |
135 |
130 |
389 |
| 65 |
40 |
80 |
175 |
160 |
493 |
| 80 |
50 |
100 |
175 |
160 |
483 |
| 100 |
65 |
125 |
195 |
195 |
613 |
| 150 |
100 |
200 |
280 |
265 |
894 |
| 10.0MPa |
20 |
10 |
25 |
96 |
85 |
264 |
| 25 |
16 |
32 |
110 |
100 |
277 |
| 32 |
20 |
40 |
130 |
110 |
289 |
| 40 |
25 |
50 |
130 |
120 |
319 |
| 50 |
32 |
65 |
135 |
130 |
389 |
| 65 |
32 |
80 |
175 |
160 |
493 |
| 80 |
40 |
100 |
175 |
160 |
483 |
| 100 |
50 |
125 |
195 |
195 |
613 |
| 150 |
80 |
200 |
280 |
265 |
894 |
【弹簧全启式安全阀性能参数】
| 型号 |
铸钢型
A42Y-C |
304不锈钢型
A42Y-P |
316不锈钢型
A42-R |
316L不锈钢型
A42Y-R3 |
| 口径范围 |
DN15～DN400 |
| 适用温度 |
≤200°C |
| 适用介质 |
水、蒸汽、油品 |
腐蚀性介质 |
腐蚀性介质 |
腐蚀性介质 |
| 材料 |
1、阀座 |
2Cr13 |
CF8 |
CF8M |
CF3M |
| 2、阀体 |
WCB |
CF8 |
CF8M |
CF3M |
| 3、调节圈 |
2Cr13 |
304SS |
316SS |
316L |
| 4、反冲盘 |
2Cr13 |
304SS |
316SS |
316L |
| 5、阀瓣 |
2Cr13 |
304SS |
316SS |
316L |
| 6、导向套 |
2Cr13 |
304SS |
316SS |
316L |
| 7、阀盖 |
WCB |
CF8 |
CF8M |
CF3M |
| 8、弹簧 |
50CrVa |
50CrVa包覆TEFLON |
50CrVa包覆TEFLON |
50CrVa包覆TEFLON |
| 9、阀杆 |
2Cr13 |
2Cr13 |
316SS |
316L |
| 10、调整螺杆 |
45#钢 |
2Cr13 |
2Cr13 |
2Cr13 |
| 11、保护罩 |
ZG200 |
ZG200 |
ZG200 |
ZG200 |
| 密封面材料 |
堆焊Co基硬质合金 |
堆焊Co基硬质合金 |
堆焊Co基硬质合金 |
堆焊Co基硬质合金 |
【弹簧全启式安全阀相关型号】
A42Y-16C(25,40,64,100)
A42Y-16P(25P,40P,64P,100P)
A42Y-16R(25R,40R,64R,100R)
A42Y-16R3(25R3,40R3,64R3,100R3)
KA42Y-16C(25,40,64,100)
KA42Y-16P(25P,40P,64P,100P)
KA42Y-16R(25R,40R,64R,100R)
KA42Y-16R3(25R3,40R3,64R3,100R3)
DA42Y-16C(25,40,64,100)
DA42Y-16P(25P,40P,64P,100P)
DA42Y-16R(25R,40R,64R,100R)
DA42Y-16R3(25R3,40R3,64R3,100R3)
|
|
