螺纹弹簧微启式安全阀A27H,A27Y,A27W
【螺纹弹簧微启式安全阀用途】
A27型带扳手弹簧微启式安全阀是一种用于无毒无害及非易燃易爆液体介质的压力管道及容器等设备作为超压保护的最终安全保护装置，该类型安全阀采用弹簧直接载荷式，螺纹连接，阀盖敞开式结构，带提升扳手。
【螺纹弹簧微启式安全阀产品相关标准】
设计规范：GB/T 12243
结构长度：GB/T 12221
试验与检验：GB/T 12242
产品标识：GB/T 12220
供货规范：JB/T 7928
【螺纹弹簧微启式安全阀产品特点】
1、带提升扳手可定期检验阀门开启的灵活性
2、整定压力偏差小，可达±3%
3、启闭压差≤15%
4、选用优质的弹簧钢，保证弹簧的寿命和稳定性
5、平面结构的阀瓣和阀座易于维修和重新加工
【螺纹弹簧微启式安全阀性能参数】
| 型号 |
铸铁型
A27H-10/16 |
铸钢型
A27H/Y-C |
304不锈钢型
A27H/W/Y-P |
316不锈钢型
A27H/W/Y-R |
316L不锈钢型
A27H/W/Y-R3 |
| 口径范围 |
DN15～DN80 |
| 适用温度 |
≤200°C |
| 适用介质 |
水、蒸汽、油品 |
水、蒸汽、油品 |
腐蚀性介质 |
腐蚀性介质 |
腐蚀性介质 |
| 材料 |
1、阀体 |
HT200铸铁 |
WCB |
CF8 |
CF8M |
CF3M |
| 2、阀座 |
35#钢 |
2Cr13 |
CF8 |
CF8M |
CF3M |
| 3、调节圈 |
2Cr13 |
2Cr13 |
304SS |
316SS |
316L |
| 4、阀瓣 |
2Cr13 |
2Cr13 |
304SS |
316SS |
316L |
| 5、弹簧 |
50CrVa |
50CrVa |
50CrVa包覆TEFLON |
50CrVa包覆TEFLON |
50CrVa包覆TEFLON |
| 6、阀杆 |
2Cr13 |
2Cr13 |
2Cr13 |
316SS |
316L |
| 7、调整螺杆 |
45#钢 |
45#钢 |
2Cr13 |
316SS |
316L |
| 8、保护罩 |
ZG200 |
ZG200 |
ZG200 |
CF8M |
CF8M |
| 密封面材料 |
堆焊D507合金 |
堆焊D507合金 |
堆焊Co基硬质合金 |
堆焊Co基硬质合金 |
堆焊Co基硬质合金 |

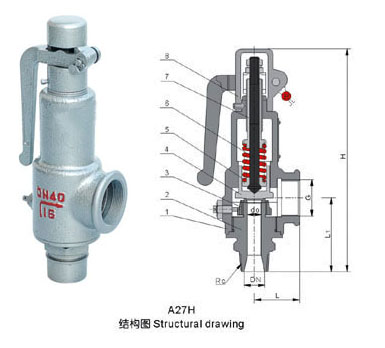

【螺纹弹簧微启式安全阀结构图】
【螺纹弹簧微启式安全阀主要连接尺寸】
| 公称通径 |
尺 寸(mm) |
| DN(mm) |
do |
R |
L |
L1 |
G |
H |
| 15 |
10 |
1/2“ |
37 |
62 |
3/4" |
189 |
| 20 |
12 |
3/4” |
40 |
65 |
1" |
196 |
| 25 |
15 |
1“ |
45 |
72 |
1-1/4" |
277 |
| 32 |
20 |
1-1/4” |
50 |
85 |
1-1/2" |
312 |
| 40 |
25 |
1-1/2“ |
55 |
100 |
2" |
322 |
| 50 |
32 |
2” |
67 |
112 |
2-1/2" |
348 |
| 65 |
40 |
2-1/2“ |
76 |
135 |
3" |
370 |
| 80 |
50 |
3” |
110 |
145 |
4" |
410 |
