【不锈钢立式止回阀主要连接尺寸】
型号 |
公称通径DN |
主要连接尺寸尺寸 |
L |
D |
D 1 |
D 2 |
D 6 |
b |
f |
f 1 |
Z-φd |
H |
H42W-16PH42W-16R |
40 |
200 |
145 |
110 |
85 |
- |
16 |
2 |
- |
4-18 |
95 |
50 |
230 |
160 |
125 |
100 |
- |
16 |
2 |
- |
4-18 |
105 |
65 |
290 |
180 |
140 |
120 |
- |
18 |
2 |
- |
4-18 |
120 |
80 |
310 |
195 |
165 |
135 |
- |
20 |
3 |
- |
8-18 |
130 |
100 |
350 |
215 |
180 |
155 |
- |
20 |
3 |
- |
8-18 |
140 |
125 |
400 |
245 |
210 |
185 |
- |
22 |
3 |
- |
8-12 |
155 |
150 |
480 |
280 |
240 |
210 |
- |
24 |
3 |
- |
8-23 |
180 |
200 |
600 |
335 |
295 |
265 |
- |
26 |
3 |
- |
12-23 |
215 |
型号 |
公称通径 DN(mm) |
尺寸(mm) |
L 1 |
L 2 |
L 3 |
D |
D1 |
D2 |
b |
f |
Z-Φ |
H42W-25PH42W-25R |
15 |
- |
85 |
85 |
95 |
65 |
45 |
16 |
- |
4-Φ14 |
20 |
- |
95 |
95 |
105 |
75 |
55 |
16 |
- |
4-Φ14 |
25 |
- |
100 |
105 |
115 |
85 |
65 |
16 |
- |
4-Φ14 |
32 |
- |
105 |
150 |
135 |
100 |
78 |
16 |
- |
4-Φ14 |
40 |
- |
115 |
160 |
145 |
110 |
88 |
18 |
- |
4-Φ14 |
50 |
140 |
125 |
170 |
160 |
125 |
100 |
20 |
3 |
4-Φ14 |
65 |
160 |
145 |
180 |
180 |
145 |
120 |
22 |
3 |
8-Φ18 |
80 |
185 |
155 |
200 |
195 |
160 |
135 |
22 |
3 |
8-Φ18 |
100 |
210 |
210 |
210 |
230 |
190 |
160 |
24 |
3 |
8-Φ23 |
125 |
- |
275 |
275 |
275 |
220 |
188 |
28 |
3 |
8-Φ25 |
150 |
300 |
225 |
300 |
300 |
250 |
218 |
30 |
3 |
8-Φ25 |
200 |
380 |
380 |
380 |
360 |
310 |
278 |
34 |
3 |
12-Φ25 |

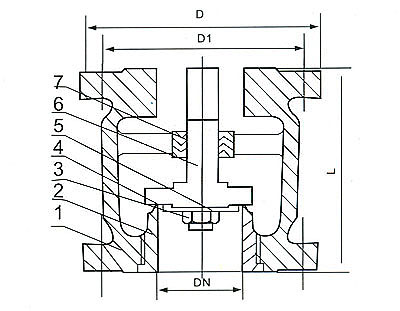

【不锈钢立式止回阀作用原理和结构说明】
不锈钢立式止回阀在使用过程中,介质按图示箭头方向流动。
1,当介质按规定方向流动时,阀瓣受介质力的作用,被开启;介质逆流时,因阀瓣自重和阀瓣受介质反向力的作用,使阀瓣与阀座的密封面密合而关闭,达到阻止介质逆流的目的。
2,阀体及阀瓣的密封面采用不锈钢堆焊。
3,不锈钢立式止回阀的结构长度按GB12221-1989的规定,法兰连接尺寸按JB/T79-1994的规定。
订货须知:
一、①不锈钢立式止回阀产品名称与型号②不锈钢立式止回阀口径③不锈钢立式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门不锈钢立式止回阀型号,请按不锈钢立式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的正钢阀门专家为您审核把关。
