『水封真空隔离截止阀』专业生产厂家,由正钢自主生产的【截止阀】质量可靠、价格合理、售后服务完善。『水封真空隔离截止阀』适用于各种轻重工业及楼宇管道。正钢品质,全球共享!【截止阀】广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。
DS/J61H-25、DS/J61H-40、DS/J61H-63型水封真空隔离截止阀适用于公称压力PN2.5~6.4MPa,工作温度0~450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上,切断或接通管路中的介质。
水封真空隔离截止阀产品特点
1、产品按国家标准GB12235设计制造,结构新颖,选材合理,造形美观。连接端有法兰和焊接,可根据用户不同要求配接
2、填料函设计成水密封结构,接入0.6~1.6Mpa的水填料,摩擦力小,密封好,能全系统与大气隔离,保证良好的气密性
3、阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性
4、结构紧凑,操作灵活,检修方便,使用寿命长
5、倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成,倒密封可靠。填料更换和维修可在不停机情况下进行,方便快捷不影响系统运行
水封真空隔离截止阀执行标准
设计与制造:JB/T3595
结构长度:GB/T15188.1
压力温度等级:GB/T3595
试验与检验:GB13927 JB/T9092
水封真空隔离截止阀性能参数
型号 |
DS/J61H-25 |
DS/J61H-40 |
DS/J61H-63 |
工作压力(MPa) |
2.5 |
4.0 |
6.3 |
适用温度(℃) |
≤425 |
适用介质 |
水、蒸汽、油品、非腐蚀性气体 |
材料 |
阀杆 |
1Cr13或2Cr13 |
阀体、阀盖、支架 |
WCB25 |
闸板、阀瓣、密封面 |
Cr13型不锈钢或硬质合金 |
阀座密封面 |
不锈钢 |
阀杆螺母 |
铝青铜 |
填料 |
柔性石墨 |

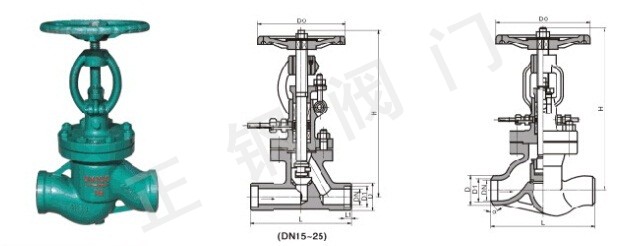

水封截止阀 主要外形尺寸
公称通径 |
主要外形尺寸和连接尺寸 |
L |
D |
D1 |
H |
D0 |
DS/J61H-25 |
15 |
130 |
36 |
19 |
11 |
120 |
20 |
150 |
44 |
26 |
11 |
140 |
25 |
160 |
44 |
33 |
12 |
140 |
32 |
180 |
48 |
34 |
- |
180 |
40 |
200 |
55 |
40 |
- |
200 |
50 |
230 |
64 |
50 |
- |
250 |
65 |
290 |
82 |
65 |
- |
250 |
80 |
310 |
94 |
78 |
- |
300 |
100 |
350 |
117 |
97 |
- |
350 |
125 |
400 |
144 |
122 |
- |
400 |
150 |
480 |
170 |
148 |
- |
400 |
200 |
600 |
220 |
197 |
- |
400 |
DS/J61H-40 |
15 |
13 |
38 |
19 |
- |
120 |
20 |
150 |
47 |
26 |
- |
140 |
25 |
160 |
47 |
33 |
- |
160 |
32 |
180 |
53 |
34 |
- |
160 |
40 |
200 |
57 |
40 |
- |
200 |
50 |
230 |
68 |
50 |
- |
250 |
65 |
290 |
85 |
65 |
- |
280 |
80 |
310 |
98 |
78 |
- |
320 |
100 |
350 |
122 |
97 |
- |
350 |
125 |
400 |
148 |
122 |
- |
400 |
150 |
480 |
176 |
148 |
- |
400 |
水封真空隔离截止阀产品承诺:
正钢阀门一贯奉行诚信为企业的灵魂。本着提供高品质产品,竭诚为用户服务的宗旨的经营原则,公司以满足顾客需要为宗旨,愿意通过自己的努力共同促进双方的合作,为顾客提供优质的产品和优良的服务,正钢实行公开服务承诺。
1.正钢所提供的产品从供货之日起,在正常使用情况下,质保期为12-24个月,在质保期内,一律实行:保质、保量、包修、包换等。同时还提供终身免费咨询服务。
2.用户在运输、装卸、储存、擅自拆卸产品或养护不当、自然灾害等原因造成产品损坏、使用不当或在保修期外,本公司对产品实行终身技术服务,只收取配件的成本费。
3.用户如发现产品质量问题或服务抱怨,正钢收到用户函电后,根据路程的远近距离,本市城区2小时到达现场,外区域遇重大问题保证在24小时赶到现场并及时给予答复解决,确保用户达到满意。
4.公司承诺质保期满后以最合理优惠价格快速地提供保养服务,并应买方要求派技术人员赴买方现场进行技术服务。
5.公司货源充足,品种齐全,配件丰富,应急预案和措施严密,可以及时解决用户临时性的紧急需求。
6.产品使用过程中,用户对产品质量、使用性能、改进意见或其他建设性建议等方面的反馈,正钢会积极采纳并改进,以便进一步提高产品质量,更好地回报用户。
水封真空隔离截止阀订货说明:
1.产品选型:如有指定型号标准,请直播销售热线咨询价格,了解详情!
2.技术支持:如没有指定产品型号规格,请把工况要求、设计图纸、技术规范,发送传真或邮件至本公司。
3.参数说明:请提供通径(DN),公称压力(Mpa),温度(℃),连接方式(螺纹、法兰、对夹等),驱动方式。
4.驱动方式:手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN等。
6.报价确认:本公司提供报价清单及技术标准说明至客户确认,在双方技术各方面确认后再拟定合同。
7.质量标准:质量要求、质量标准、供方对质量负责的条件按国家有关质量标准。
