气动三通调节阀概述
ZJHQ、ZJHX气动薄膜三通调节阀采用圆筒型薄壁窗口形阀芯导向,不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构,具有结构简单、重量轻、体积小、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参加如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或理把两种流体经三通阀合并成一种流体的场合。
本系列产品有三通合流及三通分流两种。公称压力有PN16、40、64;公称通径范围DN25—300。适用流体温度由-60℃至+450℃。泄漏量标准为Ⅳ级。流量特性有直线、抛物线两种。

主要零件材料及推荐使用温度范围

零件名称
材料
温度范围
阀 体
上下阀盖
HT200
-20~200℃
ZG230-450
-40~450℃
ZG1Cr18Ni9Ti
-250~550℃
阀芯、阀座、阀杆
1Cr18Ni9
-250~550℃
密封垫
橡胶石棉板
不锈钢缠绕垫
填料
聚四氟乙烯
上下膜盖
A3钢板
膜片
35CrMoA
35、A3
支架、顶盘
HT200
压缩弹簧
60Si2Mn
波纺薄膜
5806胶夹480D尼龙66网眼布

主要技术参数和性能指标
1、调节机构主要技术参数

阀座直径mm
合流
25
32
40
50
65
80
100
125
150
200
250
300
分流
25
32
40
50
65
80
100
125
150
200
250
300
额定流量
系数kv
合流
8.5
13
21
34
52
85
125
210
340
535
800
1260
分流
25
32
40
50
65
85
125
210
340
535
800
1260
公称压力MPa
1.6 4.0 6.4
行 程mm
16
25
40
60
100
流量特性
直线
介质温度℃
-20~200、-40~+250(常温型)、-40~315(中温型)
法兰尺寸
铸铁法兰尺寸按JB79-59,铸钢法兰尺寸按JB79-59
法兰型式
法兰密封面型式按JB77-59,其中铸钢法兰按光滑式,铸钢法兰按凹式
阀体材质
HT200,ZG230-450、ZG1Cr18Ni9
阀芯材质
1Cr18Ni9
上阀盖型式
普通式(常温型),热片式(中温型)
可调比
30:1
气源接头
M16×1.5

2、执行机构主要技术参数

型 号
ZHA(B)-3
ZHA(B)-4
ZHA(B)-5
ZHA(B)-6
有效面积cm2
400
630
1000
1600
行 程mm
16.25
40
60
1000
弹簧范围KPa
20~100;40~200、20~60、60~100、80~240

3、性能指标

项目
不带定位器
带定位器
基本误差%
±6
±1.5
回差%
5
1.5
死区%
4
0.6
始终点偏差%
气关
始点
±2.5
±1.5
终点
±6.0
气开
始点
±6.0
终点
±2.5
额定行程偏差%
±2.5
允许泄漏量L/h
10-3×阀额定容量

注:一般均应带定位器
4、允许压差

供气压力
弹簧压力
25
32
40
50
65
80
100
125
150
200
250
300
0.14MPa
20-100
1220
750
500
300
300
200
120
120
80
50
50
25

可配附件:定位器 手轮机构 空气过滤减压器等。

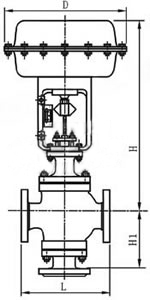

外形尺寸:


ZJHQ气动薄膜三通调节阀(合流)

ZJHX气动薄膜三通调节阀(分流)
公通径(mm)
25
32
40
50
65
80
100
125
150
200
250
300
L(mm)
PN1.6MPa
185
200
220
250
275
300
350
410
450
550
635
720
PN4.0MPa
190
210
230
255
285
310
355
425
460
560
660
740
PN6.4MPa
200
210
235
265
295
320
370
440
475
570
670
770
H1(mm)
PN1.6MPa
140
150
160
180
200
220
220
256
278
322
540
612
PN4.0MPa
150
160
170
190
220
232
256
295
313
372
540
612
PN6.4MPa
160
170
180
200
220
242
266
300
318
382
540
612
H(mm)
普通型
435
441
465
480
584
585
575
762
772
792
1203
1234
散热片型
565
571
595
610
631
748
738
961
971
989
1525
1554
D(mm)
285
360
470
重量(KG)
72
75
81
88
135
158
190
262
322
450
550
600

注:公称通径小于80的分流阀采用同口径的合流阀代替。
