煤化工专用锁渣锁斗阀

首页> 煤化工专用锁渣锁斗阀
所属系列: 球阀系列
名称: 煤化工专用锁渣锁斗阀
型号: YS647Y
检索关键字: 煤化工专用锁渣锁斗阀
销售电话:021-59965667 59988753 图文传真:021-56467791

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系!

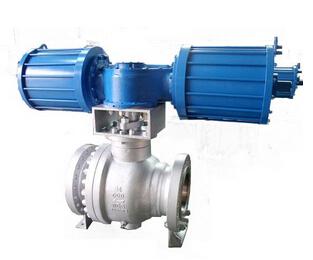

煤化工专用锁渣锁斗阀

一、产品概述

在快速发展的煤化工产业项目中,锁渣锁斗阀装置是工艺介质流体测量的重要设备之一。正确的选型使生产设备精确稳定的测量,并且节能降耗、安全环保。锁渣锁斗阀具有流体阻力小、流量通畅、启闭快速、易于自动化控制的特点,因而得到了越来越广泛的应用。广泛应用于煤化工、多晶硅、石油、化学、电力、冶金、水泥、制糖、矿山等行业,得到了全球广大用户的好评和行业的充分认可。

二、产品工艺:

工艺标准:采用独特的球体研磨工艺,通过球体与研磨器具在空间不同方位的旋转,使球体表面达到极高的圆度和光洁度,阀门的密封性能完全达到或超过国际标准要求。

完全的防火结构设计

工艺结构:阀门的密封面采用金属与金属密封结构,填料采用柔性石墨,垫片采用不锈钢或钛合金+柔性石墨结构。因此,阀门即使在火灾情况下也能确保可靠的密封。

自然的防静电结构设计

三、应用领域

锁渣锁斗阀适用于各种管路上,用于截断或接通管路中的流体介质,选用不同的材质,可分别适用于非腐蚀性介质、弱腐蚀性介质、硝酸、醋酸、氧化性介质、尿素等多种行业,特别适用于含固体颗粒介质,如料浆、煤粉、灰渣等苛刻工况。锁渣锁斗阀的驱动方式分为手动、涡轮蜗杆传动、气动或电动。锁渣锁斗阀一般采用法兰连接,也可采用对焊连接、螺纹连接及对夹连接或按用户要求定制特殊工艺连接。

四、技术特性

锁渣锁斗阀除了具有防止误操作、防止阀杆飞出、设置驱动装置安装平台等结构特点外,还具有如下技术特点。锁渣锁斗阀的球体与阀门座完全采用金属与金属的密封形式,为了确保阀门在各种温度和压力下的可靠密封,针对用户的不同使用工况和要求,可以采用多种先进的球体和阀座的硬化技术,包括超音速喷涂、镍基合金喷焊、表面特殊硬化、硬质合金喷焊以及采用高强度高硬度陶瓷材料等,球体和阀座的表面硬度一般可以达到HRC75以上,最高可达HRC90以上。进料口与出料口采用金刚石耐磨合金。密封面材料不但耐温、耐摩擦、抗冲击等性能。锁渣锁斗阀能够适用于绝大多数的苛刻工况条件。尤其在煤化工、多晶硅、石油、建材、冶金、电力、矿山等行业使用较多。

防止阀门在高温下的卡死

五、产品优点

阀门的密封面采用金属与金属密封结构,填料采用柔性石墨,垫片采用不锈钢或钛合金+柔性石墨结构。因此,阀门即使在火灾情况下也能确保可靠的密封。

自然的防静电结构设计

锁渣锁斗阀的阀体、阀座、球体等金属零件紧密接触,自然形成了静电通道。因此,锁渣锁斗阀不需要设置专门的防静电装置。

双阻断及泄放功能

锁渣锁斗阀一般采用球阀前阀座密封结构。锁渣锁斗阀的两个阀座能独立切断进口端和出口端的介质,实现双阻断功能。当球阀关闭时,即使阀门进出口两端同时受压,阀门中和两端通道也可以被相互阻断,中腔内的剩余介质可以通过泄放阀排出。锁渣锁斗阀采用球后阀座密封结构。一般采用单向密封,并在阀体上标有流向。如果用户有特殊工艺技术要求,可以采用双向密封的专有技术结构形式的锁渣锁斗阀。

防堵塞技术方案

在锁渣锁斗阀进料口上半部设计有精确的反吹装置,进行在线反吹灰、渣、浆。在锁渣锁斗阀进料口下端处设计配置专有技术双面软刮刀,能顺利地将灰、渣、浆清除。在锁渣锁斗阀底部设有泄放阀,定时对阀腔内进行清理,保证阀腔内零泄漏、无结垢、不粘附、不结焦、不结露,从而使锁渣锁斗阀始终保持高性能在线运行测量。

压力等级:Class50-Class3000PN1.6-PN160 JIS3K-JIS20K

介质温度:-66℃~995℃

技术范围:NPS2-NPS24

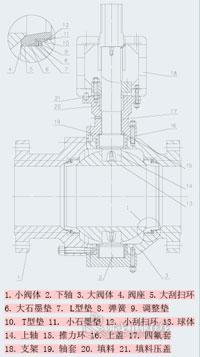

六、结构功能

高温工况下,由于热膨胀而容易引起球体与阀座的卡死,从而导致阀门无法开启。锁渣锁斗阀采用了碟簧或弹簧的专有密封技术结构,在高温下零部件的热膨胀可以被碟簧或弹簧所吸收,所以能保证在阀门高温下保持在设置恒温范围内不会被卡死,而且能够连续在高温下灵活启闭。



正钢温馨提示:
请在订货时提供详细型号、压力、口径、材质、介质、温度、交货地、交货时间。
正钢专业为您打造适合您的球阀产品,欢迎您的来电(☏:400-6868-625)或浏览正钢官方网站
