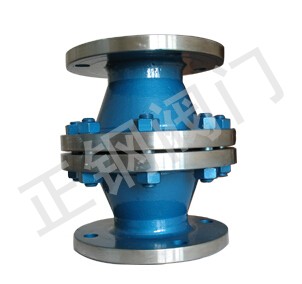

【阻爆燃型管道阻火器产品介绍】
阻爆燃型管道阻火器（GZW-1、GZW-I防爆管道阻火器、管道阻火器）：本阀是用来阻止易燃气体和易燃液体蒸汽的火焰向外蔓延的安全装置。设计阻火内件时，是根据不同混合气体的介质、气体的组分、压力降、长径比、弯头数量来设计MESG值并达到一定阻火速度值的有规则填料。当火焰进入阻火器后，被有规则的阻火元件切割成许多细小的火焰流，由于传热的作用和器壁效应，进入的气体被冷却，使冷却的气体达不到着火温度，没有着火温度就不能形成燃烧，最终使火焰流猝灭，从而达到阻火目的。
产品特点：
1、阻火器结构合理，重量轻，耐腐蚀，阻爆性能合格，连续13次以亚音速火焰试验每次都能阻火。
2、阻火器易检修，安装方便。耐烧性能合格，耐烧试验1小时无回火现象。
3、阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗。壳体水压试验合格。
【阻爆燃型管道阻火器主要零部件材料】
|
阀体材料 |
碳钢WCB、不锈钢304、316、 |
|
阻火芯件材料 |
不锈钢防爆阻火波纹板 |
|
密封件材料 |
耐油石棉橡胶、四氟PTFE |
|
环境温度 ℃ |
≤480 |
|
公称压力(MPa) |
0.6~5.0 |
|
防爆级别 |
BS5501:ⅡA、ⅡB、ⅡC |

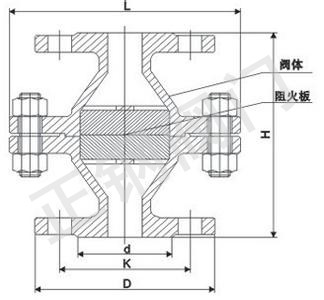

【阻爆燃型管道阻火器外形图】
【阻爆燃型管道阻火器主要连接尺寸】
|
法兰连接外形尺寸： GB、JB |
|
公称通径
DN |
尺寸mm |
|
D |
K |
L |
H |
N-d |
|
DN20 |
Ø105 |
Ø75 |
Ø130 |
160 |
4×14 |
|
DN25 |
Ø115 |
Ø85 |
Ø135 |
160 |
4×14 |
|
DN32 |
Ø135 |
Ø100 |
Ø155 |
180 |
4×18 |
|
DN40 |
Ø145 |
Ø110 |
Ø170 |
200 |
4×18 |
|
DN50 |
Ø160 |
Ø125 |
Ø195 |
220 |
4×18 |
|
DN65 |
Ø180 |
Ø145 |
Ø220 |
220 |
4×18 |
|
DN80 |
Ø195 |
Ø160 |
Ø250 |
250 |
8×18 |
|
DN100 |
Ø215 |
Ø180 |
Ø295 |
260 |
8×18 |
|
DN125 |
Ø245 |
Ø210 |
Ø360 |
300 |
8×18 |
|
DN150 |
Ø280 |
Ø240 |
Ø430 |
360 |
8×22 |
|
DN200 |
Ø335 |
Ø295 |
Ø520 |
420 |
12×22 |
|
美标法兰连接外形尺寸：ANSI、API、ASME 可供JIS标准 |
|
公称通径 |
尺寸mm |
|
D |
K |
L |
H |
N-d |
|
3/4" |
98 |
70 |
Ø130 |
160 |
4×15 |
|
1 |
108 |
79.5 |
Ø135 |
160 |
4×15 |
|
1-1/4" |
117 |
89 |
Ø155 |
180 |
4×15 |
|
1-1/2" |
127 |
98.5 |
Ø170 |
200 |
4×15 |
|
2" |
152 |
120.5 |
Ø195 |
220 |
4×19 |
|
2-1/2" |
178 |
139.5 |
Ø220 |
220 |
4×19 |
|
3" |
190 |
152.5 |
Ø250 |
250 |
4×19 |
|
4" |
229 |
190.5 |
Ø295 |
260 |
8×19 |
|
5" |
254 |
216 |
Ø360 |
300 |
8×22 |
|
6" |
279 |
241.5 |
Ø430 |
360 |
8×22 |
|
8" |
343 |
298.5 |
Ø520 |
420 |
8×22 |
