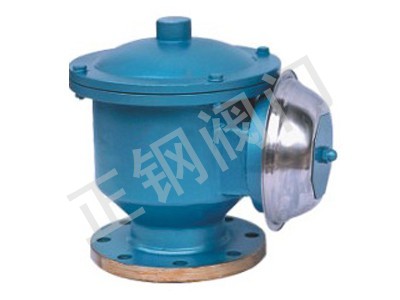

全天候防爆阻火呼吸阀介绍
ZFQ-2型全天候防爆阻火呼吸阀该产品集阻火器与呼吸阀为一体，其新颖的结构为国内首创。它是石化储罐必备的新型安全设备，其最大优点是阻火呼吸性能好，重量轻，维修方便。该产品适用于储存内点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用，它在 -35 ℃ -60 ℃的温度环境中正常工作。
操作压力：正压：353Pa(36mmH2O)980.7Pa(100mmH2O) 负压：294.2Pa（30mmH2O）
全天候防爆阻火呼吸阀工作原理
ZFQ-2型全天候防爆阻火呼吸阀安装在储罐顶部，既有阻火功能又解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼（称正压）。如罐内液体往外输出时罐内必须从外空气吸进罐内（称负压）。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。
全天候防爆阻火呼吸阀结构图
技术参数
|
A级正压 |
355Pa (36毫米水柱) |
|
负压 |
295Pa (30毫米水柱) |
|
B级正压 |
980Pa (100毫米水柱) |
|
负压 |
295Pa (30毫米水柱) |
|
C级正压 |
1765Pa (180毫米水柱) |
|
负压 |
295Pa (30毫米水柱) |
零部件材料
|
阀体材料 |
碳钢WCB、不锈钢304、316、铝合金 |
|
正压阀盘材料 |
不锈钢304、316、铝合金 |
|
负压阀盘材料 |
不锈钢304、316、四氟PTFE |
|
环境温度 ℃ |
-30~60 |
|
操作压力 Pa |
-295~98000 -30mmH2O~+10000mmH2O |
国标法兰连接外形尺寸： GB、JB
|
规格 |
安装尺寸（mm） |
|
D1 |
D |
D3 |
H |
M-h |
|
DN50 |
110 |
140 |
160 |
255 |
4×12 |
|
DN100 |
170 |
205 |
235 |
480 |
4×16 |
|
DN150 |
225 |
260 |
295 |
547 |
8×16 |
|
DN200 |
280 |
315 |
355 |
658 |
8×16 |
|
DN250 |
335 |
370 |
420 |
705 |
12×16 |
美标法兰连接尺寸：ANSI、API、ASME 可供JIS标准
|
规格 |
安装尺寸（mm） |
|
D1 |
D |
D3 |
H |
M-h |
|
2" |
120.5 |
152 |
160 |
255 |
4×19 |
|
4" |
190.5 |
229 |
265 |
290 |
8×19 |
|
6" |
241.5 |
254 |
305 |
330 |
8×22 |
|
8" |
298.5 |
343 |
355 |
350 |
8×22 |
|
10" |
362 |
406 |
420 |
400 |
12×25 |
全天候防爆阻火呼吸阀维修保养
为了保证全天候防爆阻火呼吸阀的正常使用
1. 应在3－6个月内定期将波纹阻火层拆下，清洗干净，保证阻火层上每个孔畅通，防止堵塞，确保安全正常使用。
2. 定期检查通气正、负阀盘动作是否灵活，导杆与阀盘接触密封有无损坏，如有损坏应立即调换。
3. 在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活。
4. 新阀启用时，应在安装前清除阀盘间的防震物，否则呼吸阀将失灵。
