压力表截止阀

首页> 压力表截止阀
所属系列: 针型阀系列
名称: 压力表截止阀
型号: JJM1,JJM8
检索关键字: 压力表截止阀
销售电话:021-59965667 59988753 图文传真:021-56467791

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系!





压力表截止阀产品用途】

压力表截止阀可以直接与压力表连接, 一般用于较小流量,较高压力的气体或液体(如蒸汽、油品)介质的密封。广泛用于电厂、钢铁厂、石油、化工。

压力表截止阀性能】

压力表截止阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点,是电站、油、化工装置和仪表测量管路中的一种先进连接方式的阀门。针形截止阀的密封性良好,使用寿命长,即使密封面损坏后,也只需要更换易损零件,即可继续使用。安装时应使介质的流向与阀体上的箭头方向一致。

压力表截止阀技术规范】

工作压力:≤32MPA;

使用温度:-20℃~+200℃;

规格尺寸:DN5 M20×1.5-M20×1.5  DN5M20×1.5-G1/2;

连接形式:管接头内螺纹连接;

结构特征:锥面或球面密封;

阀体材质:碳钢、不锈钢等;

适用介质:水、油、气等腐蚀性与非腐蚀性介质;

制造标准: GB/T12224-2005、JB/T7747-1995;

阀门检测及试验标准:GB/T13927-1992。

压力表截止阀零部件材料】

零件名称
Part name

阀杆、阀盖、螺栓
Body 、Bonnet、Bolt

阀杆、阀瓣、密封垫Stem、Disc、Gasket

填料
Packing

垫片Gasket

手轮Handwheel

JJ.M1、JJ.M8-160-DN5

铬镍不锈钢
Cr. Ni Stainless steel

不锈钢
Stainless stee

聚四氟乙稀,柔性石墨
PTFE,Soft graphite

橡胶石棉板Latex asbestos

优质碳钢High grade carbon steel

压力表截止阀性能参数】

型号

公称压力PN Mpa

试验压力PS(Mpa)_Test pressure

工作压力(Mpa) Working pressure

工作温度(OC) Working temps.

适用介质Applicable medium

壳体
Shell

密封(液)Seal

密封(气)Seal

JJ.M1、JJ.M8-160-DN5

16.0

24.0

17.6

0.6

16.0

P≤540OC

液化石油气水,酸,蒸汽,油品等

C≤425 OC

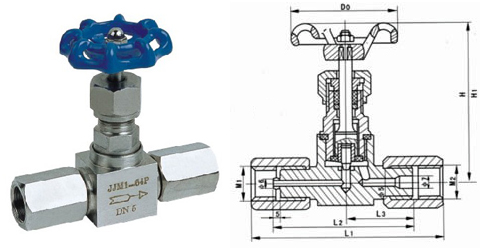

压力表截止阀结构及连接尺寸】

型号
Type

公称直径DN(mm)

尺寸 Dimension

重量(kg)Weight

L1

Do

L2

H

H1

L3

M2

M1

JJ.M1、JJ.M8-160

5

116

65

85

98

105

40

M20×1.5

M20×1.5左

1.0

G1/2’ 右

订货须知:
一、①压力表截止阀产品名称与型号②压力表截止阀口径③压力表截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门压力表截止阀型号,请按压力表截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的正钢阀门专家为您审核把关。
