所属系列: 针型阀系列
名称: 卡套式针型阀
型号: J91W,J91H
检索关键字: 卡套式针型阀
销售电话:021-59965667 59988753 图文传真:021-56467791

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系!





卡套式针型阀产品用途】

J91W卡套式针型阀通常安装于拆卸方便、连接紧固仪表测量管路系统中作开启或切断管路作用。

套式针型阀性能特点】

J91W卡套式针型阀卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点,是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。卡套式针型阀的密封性良好,使用寿命长,即使密封面损坏后,也只需要更换易损零件,即可继续使用,是仪表测量管路系统中重要组成部分,其功用是作开启或切断管道通路用。安装时应使介质的流向与阀体上的箭头方向一致。

技术规范:

☆工作压力:≤32MPA;

☆使用温度:-29℃~+350℃;

☆规格尺寸:¢4~¢25;

☆连接形式:卡套式;

☆结构特征:锥面密封,活动阀瓣;

☆阀体材质:碳钢、不锈钢、铬钼钢等;

☆适用介质:水、油、气等腐蚀性与非腐蚀性介质;

☆制造标准: GB/T12224-2005、JB/T7747-1995;

☆阀门检测及试验标准:GB/T13927-1992;

卡套式针型阀零部件材料】

零件名称

阀体、阀盖、螺栓

阀杆、阀瓣、密封圈

填料

垫片

手轮

J91W-320-DN5

铬镍不锈钢

不锈钢

聚四氟乙稀、柔性石墨

橡胶石棉板

优质碳钢

卡套式针型阀主要性能参数】

型号

公称压力(MPa)

试验压力(MPa)

工作压力(MPa)

工作温度(℃)

适用介质

壳体(MPa)

密封 (液)

密封 (气)

J91W-320-DN5

32.0

48.0

35.2

0.6

32.0

P≤540℃

液化石油气水、酸、蒸汽、油品等

C≤425℃

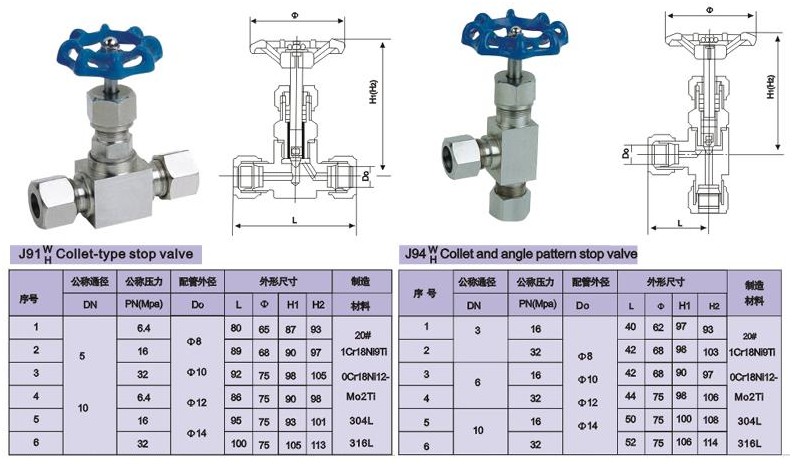

卡套式针型阀主要外形连接尺寸】



订货须知:
一、①卡套式针型阀产品名称与型号②卡套式针型阀口径③卡套式针型阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门卡套式针型阀型号,请按卡套式针型阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的正钢阀门专家为您审核把关。
