倒吊桶式蒸汽疏水阀产品介绍
"倒吊（置）桶式蒸汽疏水阀是机械型蒸汽疏水阀中最坚固的疏水阀之一，它的优点是：不怕水击，能连续排不冷凝气体，抗污性能好；最高背压≤80%，所有内件都是不锈钢制造，耐磨损、抗腐蚀；球形阀心和阀座是线接触，密封性能好，使用寿命长；间断排水和连续排水，能排接近饱和温度冷凝水，使加热设备达到最佳工作效率。倒吊（置）桶式蒸汽疏水阀的阀座处于水密封的保护下，工作时无活蒸汽泄漏，节能效果好。
它适用于石油、化工、印染、造纸、制药等工业蒸汽加热设备和蒸汽管网的阻汽排水。
倒吊桶式蒸汽疏水阀工作原理
倒吊（置）桶式蒸汽疏水阀它是利用冷凝水和蒸汽的密度差的工作原理，内部结构是由杠杆系统连接倒吊桶，克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，倒吊桶开口向下。装置刚起动时，管道内出现空气和低温冷凝水，此时疏水阀是全开放，空气和低温冷凝水迅速排出，装置很快提升温度。当蒸汽进入倒吊桶内，倒吊桶产生向上浮力，倒吊桶连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔，能自动排空气，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力向下沉，倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内，阀门再关闭，循环工作，间断排水。

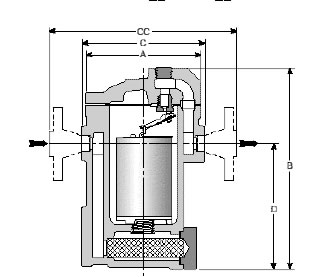

倒吊桶式蒸汽疏水阀结构解剖图
倒吊桶式蒸汽疏水阀外形尺寸
|
型 号 |
通径
m m |
最大疏水量
（kg/h） |
连接方式 |
材料 |
外形尺寸 |
|
L |
H |
h |
W |
|
（881）
CS15Y-16C-Ⅰ
CS15Y-25C-Ⅰ |
15 |
50--400 |
螺纹 |
WCB |
128 |
176 |
106 |
98 |
|
20 |
128 |
176 |
106 |
98 |
|
25 |
128 |
176 |
106 |
98 |
|
（882）
CS15Y-16C-Ⅱ
CS15Y-25C-Ⅱ |
15 |
120--900 |
螺纹 |
WCB |
166 |
236 |
138 |
150 |
|
20 |
166 |
236 |
138 |
150 |
|
25 |
166 |
236 |
138 |
150 |
|
（883）
CS15Y-16C-Ⅲ
CS15Y-25C-Ⅲ |
25 |
300--1860 |
螺纹 |
WCB |
198 |
306 |
186 |
182 |
|
32 |
198 |
306 |
186 |
182 |
|
40 |
198 |
306 |
186 |
182 |
（884）
CS15Y-16C-Ⅳ
CS15Y-25C-Ⅳ |
32 |
900-3000 |
螺纹 |
WCB |
230 |
368 |
220 |
203 |
| 40 |
230 |
368 |
220 |
203 |
| 50 |
230 |
368 |
220 |
203 |
|
（881F）
CS45Y-16C-Ⅰ
CS45Y-25C-Ⅰ |
15 |
50—400 |
法兰 |
WCB |
160 |
176 |
106 |
98 |
|
20 |
160 |
176 |
106 |
98 |
|
25 |
160 |
176 |
106 |
98 |
|
（882F）
CS45Y-16C-Ⅱ
CS45Y-25C-Ⅱ |
15 |
120—900 |
法兰 |
WCB |
210 |
230 |
138 |
150 |
|
20 |
210 |
230 |
138 |
150 |
|
25 |
210 |
230 |
138 |
150 |
|
（883F）
CS45Y-16C-Ⅲ
CS45Y-25C-Ⅲ |
25 |
300--1860 |
法兰 |
WCB |
260 |
306 |
186 |
182 |
|
32 |
260 |
306 |
186 |
182 |
|
40 |
260 |
306 |
186 |
182 |
|
50 |
260 |
306 |
186 |
182 |
（884F）
CS45Y-16C-Ⅳ
CS45Y-25C-Ⅳ |
32 |
900-3000 |
法兰 |
WCB |
290 |
368 |
220 |
203 |
| 40 |
290 |
368 |
220 |
203 |
| 50 |
290 |
368 |
220 |
203 |
|
（1810）
CS15Y-16P-Ⅰ |
15-25 |
50-400 |
螺纹 |
304/316 |
120 |
183 |
160 |
80 |
|
（1810F）
CS45Y-16P-Ⅰ |
15-25 |
50-400 |
法兰 |
304/316 |
150 |
218 |
160 |
80 |
