法兰连接浮球式疏水阀产品概述
法兰连接浮球式疏水阀结构简单,阀腔内唯一的动作元件---不锈钢空心浮球,采用高精度研磨工艺制造,整个球面均可做密封面,工作时无集中磨损,使用寿命长;阀腔内无易损件,可靠性高.研磨后的不锈钢浮球球圆精度高,密封性好,工作时无新鲜蒸汽泄漏.阀腔内的浮球即是浮子,也是密封件,浮球能根据水位变化而自由调节阀孔的开度,该阀能连续排放凝结水,过冷度≈0℃,工作质量高.

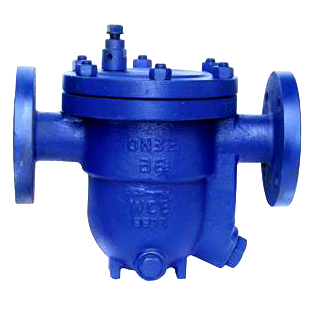

法兰连接浮球式疏水阀结构解剖图

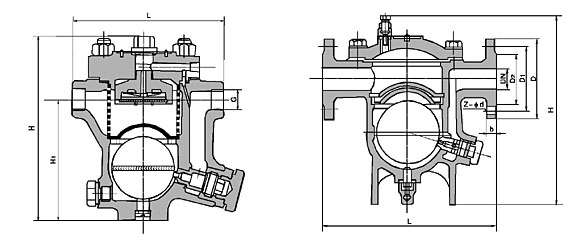

法兰连接浮球式疏水阀外形尺寸
|
rodustion Type |
口径 |
尺寸Dimensions |
|
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-φd |
|
|
15 |
195 |
195 |
95 |
65 |
45 |
14 |
2 |
4-φ14 |
|
20 |
195 |
200 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
|
25 |
215 |
225 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
|
|
25 |
270 |
245 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
|
32 |
270 |
250 |
135 |
100 |
78 |
16 |
2 |
4-φ18 |
|
40 |
280 |
290 |
145 |
110 |
85 |
16 |
3 |
4-φ18 |
|
50 |
290 |
300 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
|
|
50 |
410 |
380 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
|
65 |
410 |
380 |
180 |
145 |
120 |
18 |
3 |
4-φ18 |
|
80 |
430 |
420 |
195 |
160 |
135 |
20 |
3 |
8-φ18 |
|
100 |
430 |
440 |
215 |
180 |
155 |
20 |
3 |
8-φ18 |
|
125 |
480 |
510 |
245 |
210 |
185 |
22 |
3 |
8-φ18 |
|
150 |
480 |
510 |
280 |
240 |
210 |
24 |
3 |
8-φ23 |
法兰连接浮球式疏水阀工作原理
自由浮球式疏水阀工作原理: 自由浮球式蒸汽疏水阀的结构简单，内部只有一个精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。装置刚起动时，管道内出现空气和低温冷凝水,手动排空气阀能迅速排除不凝结气体.疏水阀开始进入工作状态.低温冷凝水流进疏水阀,这时阀腔内的浮球随凝结水液位的高低而升降,自动调节阀孔的开度,能连续的(不是间断)排放凝结水.由于自由浮球式疏水阀的阀座孔总是处于凝结水液位以下,形成水封,水汽自然分离,工作时达到无蒸汽泄漏.该阀的最小工作压力为0.01Mpa,从0.01Mpa至最高工作压力范围内不受温度和工作压力波动的影响,能连续工作,其最小过冷度约为0℃,由于该阀能自动、连续地排除凝结水,加热设备内不会有水积聚,能使加热设备达到最佳换热效率.是生产工艺加热设备的最理想疏水阀之一.
法兰连接浮球式疏水阀结构特点
1、能连续排水、性能稳定、排水量大、漏水量小。
2、能排连续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳定。
3、有自动排冷空气装置，无汽锁现象，工作平衡无噪音。
