真空负压安全阀

首页> 真空负压安全阀
所属系列: 安全阀系列
名称: 真空负压安全阀
型号: A72W-10P/R
检索关键字: 真空负压安全阀
销售电话:021-59965667 59988753 图文传真:021-56467791

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系!





真空负压安全阀产品介绍

A72W真空负压安全阀适用于温度≤200℃的负压系统,当容器内负压超过允许值时,该阀自动开启,吸入空气;
当容器内负压达到允许值时,该阀自动关闭,从而保护设备及系统。安装在正常非负压系统,当容器和系统的放散阀未打开,产生负压时,此阀自动开启。

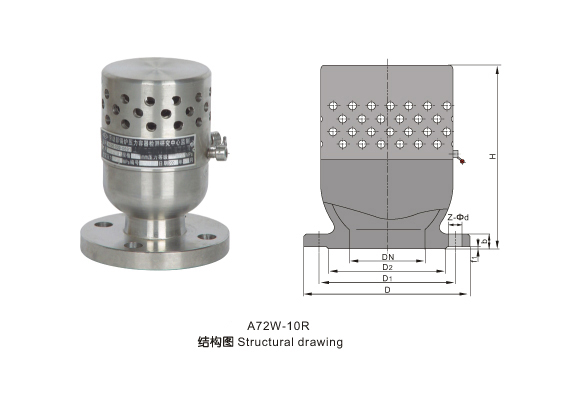

真空负压安全阀产品结构图

真空负压安全阀主要性能规范
NO. Name of part A72W-P Materials A72W-R Materials
1   Body ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2   Seat 1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
3  Adjusting ring 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4   Bonnet ZG1Cr18Ni9Ti 1Cr18Ni9Ti
5   Stem 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
6   Spring 50CrVA 50CrVA  Coated Teflon

Working temperature 200
Suitable medium A72W-10P  Nitric acid etc. medium
A72W-10R  Acetic acid etc. medium

主要零部件材料 Explanation of materials for main parts
Nominal diameter
DN(mm)
  Dimensions
D D1 D2 Z- d b f1 H
15 95 65 45 4-14 14 2 110
20 105 75 55 4-14 16 2 130
25 115 85 65 4-14 16 2 150
32 140 100 78 4-18 18 2 180
40 150 110 85 4-18 18 3 200
50 165 125 100 4-18 20 3 221
80 200 160 135 4-18 22 3 245
100 220 180 155 8-18 22 3 253
125 250 210 185 8-18 24 3 280
150 285 240 210 8-23 24 3 329
200 340 295 265 8-23 26 3 377
250 395 350 320 12-23 28 3 440



真空负压安全阀安装说明

①真空负压安全阀都应水平安装。
②真空负压安全阀出口处应无阻力,避免产生受压现象。
③真空负压安全阀在安装前应专门测试,并检查其官密封性。
④对使用中的真空负压安全阀应作定期检查。





订货须知:
一、①真空负压安全阀产品名称与型号②真空负压安全阀口径③真空负压安全阀的起跳压力④真空负压安全阀的介质和温度以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门真空负压安全阀型号,请按真空负压安全阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的正钢阀门专家为您审核把关。
