【低温法兰截止阀的介绍】
低温法兰截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。低温法兰截止阀只适用于全开和全关，不允许作调节和节流。
【低温法兰截止阀执行的标准】
设计规范：GB/T 12235
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：JB/T 9002
产品标识：GB/T 12220
供货规范：JB/T 7928

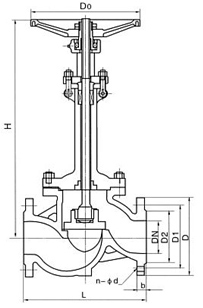

【低温法兰截止阀结构图】
【低温法兰截止阀主要零部件材料】
|
零件名称 |
材料 |
|
DJ41W-16~40P |
DJ41W-16R~40R |
|
阀体、阀盖 |
铬镍钛钢 |
铬镍钼钛钢 |
|
阀板 |
|
阀杆 |
|
螺母 |
铝铁青铜 |
|
手轮 |
灰铸铁、可铸锻铁 |
【低温法兰截止阀主要连接尺寸】
| 公称通径 |
主要外形尺寸和连接尺寸 |
H |
| L |
D |
D1 |
D2 |
b |
Z-d |
D0 |
-46℃ |
-101℃ |
-196℃ |
| DJ41Y-16P DJ41Y-16R |
| 50 |
230 |
160 |
125 |
100 |
16 |
4-18 |
240 |
460 |
480 |
520 |
| 65 |
290 |
180 |
145 |
120 |
18 |
4-18 |
280 |
475 |
505 |
525 |
| 80 |
310 |
195 |
160 |
135 |
20 |
8-18 |
280 |
520 |
550 |
590 |
| 100 |
350 |
215 |
180 |
155 |
20 |
8-18 |
320 |
545 |
575 |
615 |
| 125 |
400 |
245 |
210 |
185 |
22 |
8-18 |
360 |
590 |
620 |
660 |
| 150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
400 |
650 |
650 |
730 |
| 200 |
600 |
335 |
295 |
265 |
26 |
12-23 |
400 |
850 |
850 |
930 |
| 250 |
730 |
405 |
355 |
320 |
30 |
12-25 |
450 |
956 |
986 |
1036 |
| 300 |
850 |
460 |
410 |
375 |
30 |
12-25 |
500 |
1095 |
1125 |
1175 |
| DJ41Y-25P DJ41Y-25R |
| 50 |
230 |
160 |
125 |
100 |
20 |
4-18 |
240 |
460 |
480 |
520 |
| 65 |
290 |
180 |
145 |
120 |
22 |
8-18 |
280 |
475 |
505 |
525 |
| 80 |
310 |
195 |
160 |
135 |
22 |
8-18 |
280 |
520 |
550 |
590 |
| 100 |
350 |
230 |
190 |
160 |
24 |
8-23 |
320 |
545 |
575 |
615 |
| 125 |
400 |
270 |
220 |
188 |
28 |
8-25 |
360 |
590 |
620 |
660 |
| 150 |
480 |
300 |
250 |
218 |
30 |
8-25 |
400 |
650 |
680 |
730 |
| 200 |
600 |
360 |
310 |
278 |
34 |
12-25 |
400 |
850 |
880 |
930 |
| 250 |
730 |
425 |
370 |
332 |
36 |
12-30 |
450 |
956 |
986 |
1036 |
| 300 |
850 |
485 |
430 |
390 |
40 |
16-30 |
500 |
1095 |
1125 |
1175 |
| DJ41Y-40P DJ41Y-40R |
| 50 |
230 |
160 |
125 |
100 |
20 |
- |
240 |
483 |
504 |
546 |
| 65 |
290 |
180 |
145 |
120 |
22 |
- |
280 |
499 |
530 |
551 |
| 80 |
310 |
195 |
160 |
135 |
22 |
- |
280 |
546 |
578 |
620 |
| 100 |
350 |
230 |
190 |
160 |
24 |
- |
320 |
572 |
604 |
646 |
| 125 |
400 |
270 |
220 |
188 |
28 |
- |
360 |
620 |
61 |
693 |
| 150 |
480 |
300 |
250 |
218 |
30 |
- |
400 |
683 |
741 |
767 |
| 200 |
600 |
360 |
320 |
282 |
38 |
- |
400 |
893 |
924 |
977 |
| 250 |
730 |
425 |
385 |
345 |
42 |
- |
450 |
1004 |
1035 |
1088 |
| 300 |
850 |
485 |
450 |
408 |
46 |
- |
500 |
1150 |
1181 |
1234 |
【低温法兰截止阀结构特点】
1.产品按国家标准GB12235，结构合理,密封可靠，性能优良、造形美观。
2.阀瓣、阀座的密封面采用硬质合金堆焊或本体加工而成，耐磨、耐低温温，耐腐蚀，抗擦伤性能好、使用寿命长。
3.阀杆经调质和表面处理，有良好的耐腐蚀性和抗擦伤性。
4.可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
5.阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
【低温法兰截止阀安装注意事项】
1. 手轮、手柄操作的截止阀可安装在管道的任何位置上。
2. 手轮、手柄及微动机构，不允许作起吊用。
3. 介质的流向应与阀体所示箭头方向一致。
订货须知：
一、①低温法兰截止阀产品名称与型号②低温法兰截止阀口径③低温法兰截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门低温法兰截止阀型号，请按低温法兰截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
感谢您向我们发出订单我们会在最短时间与您联系!
