所属系列: 截止阀系列
名称: 高压角式平衡阀
型号: J47Y L47Y
检索关键字: 高压角式平衡阀
销售电话:021-59965667 59988753 图文传真:021-56467791

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系!





高压角式平衡阀结构特点

1、阀瓣没有通孔,介质从阀瓣流入阀门中腔使阀瓣所受介质平衡,启闭力矩小。
2、
升降式阀杆结构,开启轻便,密封性好。
3、采用F-4
复合橡胶密封圈,密封性好,且耐酸碱腐蚀
4、制造验收标准,JB/T450-1992

高压角式平衡阀结构图

高压角式平衡阀性能参数

型号

公称压力(Mpa)

试验压力((Mpa)

工作温度

适用介质

密封

强度

J/L47Y-220/320C

22

24.2

33

≤220℃

氮氢氨

32

35.2

48

J/L47W-220/320R

22

24.2

33

≤220℃

尿素.甲胺液

32

35.2

48

高压角式平衡阀零部件材料

零件

材料

J/L46Y-220/320C

J/L446W-220/320R

阀体

优质碳钢

316L.Mod

阀瓣

铬不锈钢

316L.Mod

下阀杆

铬不锈钢

316L.Mod

填料箱

优质碳钢

316L.Mod

“0”型圈

F-4复合胶圈

F-4复合胶圈

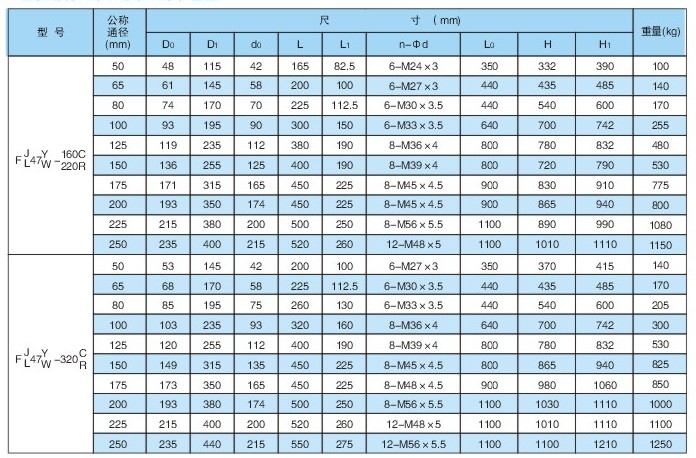

高压角式平衡阀连接尺寸

平衡高压角式截止阀安装注意事项

1)、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。
2)、安装在保温管道上的各类手动阀门,手柄均不得向下。
3)、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。





订货须知:
一、①高压角式平衡阀产品名称与型号②高压角式平衡阀口径③高压角式平衡阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门高压角式平衡阀型号,请按高压角式平衡阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的正钢阀门专家为您审核把关。
