【平衡高压角式截止阀结构特点】
1、阀瓣没有通孔，介质从阀瓣流入阀门中腔使阀瓣所受介质平衡，启闭力矩小。
2、升降式阀杆结构，开启轻便，密封性好。
3、采用F-4复合橡胶密封圈，密封性好，且耐酸碱腐蚀
4、制造验收标准，JB/T450-1992。
【平衡高压角式截止阀结构图】
【平衡高压角式截止阀主要零部件材料】
|
零件 |
材料 |
|
J/L46Y-220/320C |
J/L46W-220/320R |
|
阀体 |
优质碳钢 |
316L.Mod |
|
阀瓣 |
铬不锈钢 |
316L.Mod |
|
下阀杆 |
铬不锈钢 |
316L.Mod |
|
填料箱 |
优质碳钢 |
316L.Mod |
|
“0”型圈 |
F-4复合胶圈 |
F-4复合胶圈 |
【平衡高压角式截止阀性能参数】
|
型号 |
公称压力(Mpa) |
试验压力（(Mpa) |
工作温度 |
适用介质 |
|
密封 |
强度 |
|
J/L46Y-220/320C |
22 |
24.2 |
33 |
≤220℃ |
氮氢氨 |
|
32 |
35.2 |
48 |
|
J/L46W-220/320R |
22 |
24.2 |
33 |
≤220℃ |
尿素.甲胺液 |
|
32 |
35.2 |
48 |

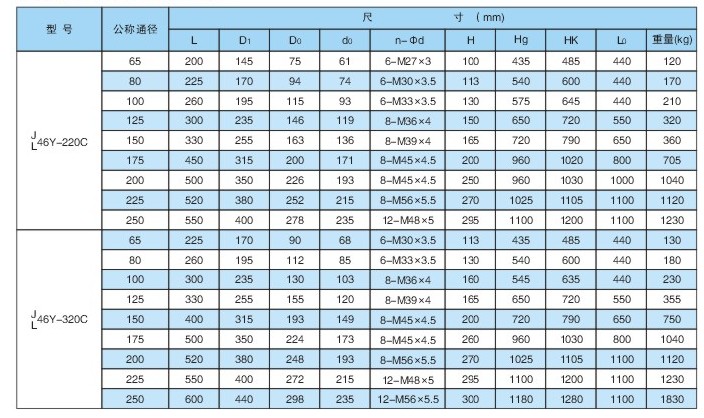

【平衡高压角式截止阀主要连接尺寸】
【平衡高压角式截止阀安装注意事项】
1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2）、安装在保温管道上的各类手动阀门，手柄均不得向下。
3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB标准要求，以阀瓣密封面无渗漏为合格。
订货须知：
一、①平衡高压角式截止阀产品名称与型号②平衡高压角式截止阀口径③平衡高压角式截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门平衡高压角式截止阀型号，请按平衡高压角式截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
感谢您向我们发出订单我们会在最短时间与您联系!
